РМК-10 Разрядник

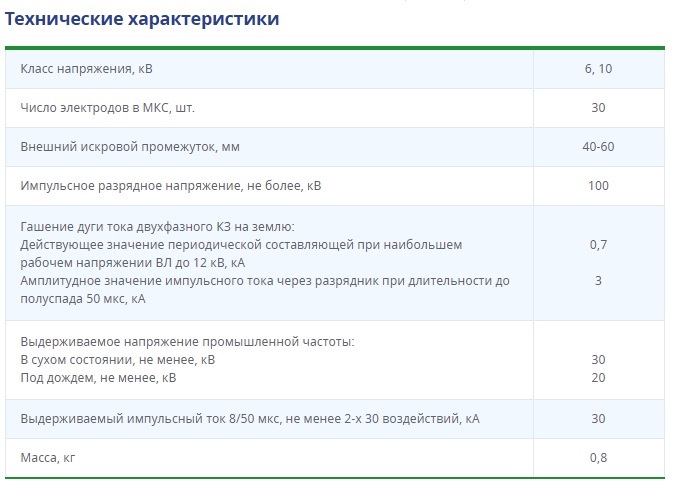

Характеристики

Класс напряжения 6, 10 кВ
Внешний искровой промежуток 40-60 мм
Масса 0,8 кг
Установка 1 прибор на опору

Применение
Разрядник РМК-10-IV-УХЛ1/АВ предназначен для защиты воздушных линий электропередачи напряжением 6, 10 кВ трехфазного переменного тока с защищёнными и неизолированными проводами от индуктированных грозовых перенапряжений и их последствий и рассчитан для работы на открытом воздухе при температуре от минус 60°С до плюс 50°С в течение 30-и лет.

Разрядник оснащен антивандальным креплением.

Принцип работы

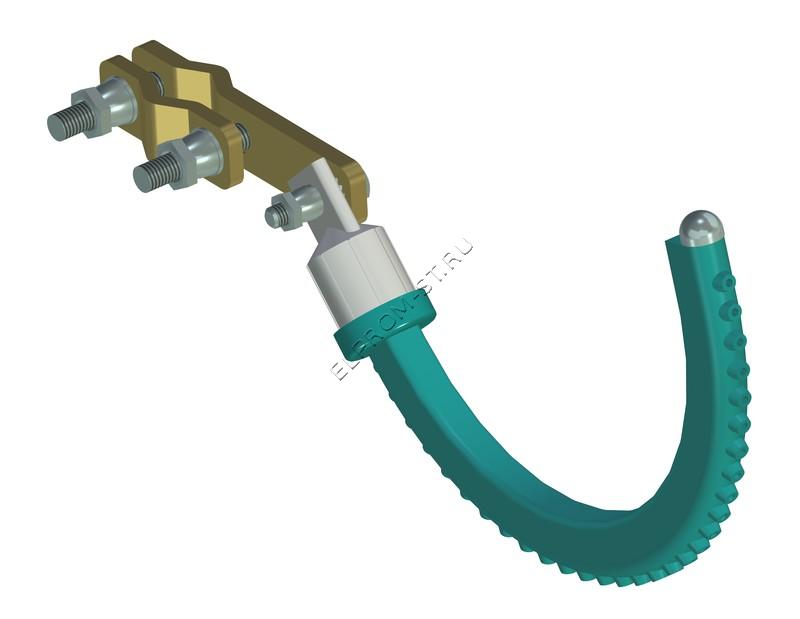

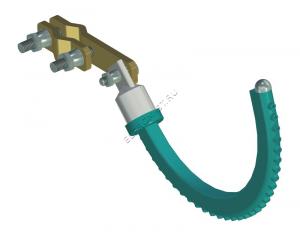

Основными элементами РМК-10 являются: мультикамерная система (МКС), несущий стеклопластиковый стержень и узел крепления разрядника к стержню изолятора. Разрядник устанавливается на металлический стержень изолятора с искровым воздушным промежутком S=4-6 см между верхним концом разрядника и проводом. При воздействии грозового перенапряжения сначала пробивается искровой воздушный промежуток, а затем – МКС разрядника.

Установка
Для защиты от индуктированных перенапряжений разрядники устанавливаются по одному на опору с чередованием фаз. При этом токи промышленной частоты, сопровождающие многофазные замыкания, вызванные грозовыми перенапряжениями, протекают по контурам, включающим в себя сопротивления заземления опор. Эффективность гашения сопровождающих токов тем выше, чем меньше они по величине, а наличие сопротивлений заземления опор в контуре замыкания благоприятным образом влияет на снижение величины сопровождающих токов.
