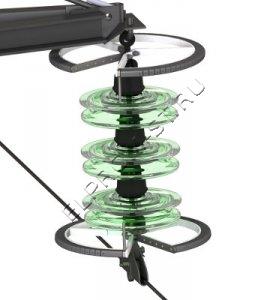

РМКЭ-35 Разрядник

Применение:

Энергосистемы, распределительные компании, компании нефте- и газодобывающего сектора.

Мультикамерный разрядник экранного типа РМК-Э-35 предназначен для защиты воздушных линий электропередачи 35 кВ от аварийных отключений, возникающих вследствие прямых ударов молнии, обратных перекрытий и воздействия индуктированных перенапряжений, а также для снижения амплитуд набегающих на подстанции волн перенапряжений до безопасного для аппаратов молниезащиты подстанции уровня.

Принцип работы:

Положенный в основу устройства принцип рассеивания в окружающем пространстве энергии импульсной дуги, вызванной появлением грозового перенапряжения на линии, а также протекающего вслед за ней сопровождающего тока, делает конструкцию разрядника устойчивой к чрезвычайно мощным динамическим и термическим воздействиям, характерным для прямого удара молнии.

Установка:
Разрядник состоит из двух разрядных элементов и узлов их крепления к арматуре ВЛ. Каждый разрядный элемент представляет собой мультикамерную систему (МКС), укреплённую специальным образом на несущем основании. Разрядные элементы устанавливаются на верхней и нижней частях гирлянды изоляторов, и при вызванном молниевым перенапряжением пробое искрового промежутка электрически последовательно соединяются между собой.

Требования к ВЛ:

Трехфазная система с изолированной нейтралью, либо нейтралью, заземленную через дугогасящий реактор или токоограничивающий резистор.
Максимальный расчетный ток междуфазного короткого замыкания в месте установки не должен превышать 3,5 кАэ
