РДИМ-10 Разрядник

Применение:

РДИМ-10-1,5-IV-УХЛ1 предназначен для защиты от прямых ударов молнии и индуктированных грозовых перенапряжений воздушных линий электропередачи (ВЛ) и подходов к подстанциям напряжением 6, 10 кВ трехфазного переменного тока с неизолированными и защищенными проводами.

РДИМ обладает наилучшими вольт-секундными характеристиками, именно поэтому его целесообразно применять для защиты участков линии, подверженных прямым ударам молнии, а также для защиты подходов к подстанциям ВЛ.

Принцип работы:

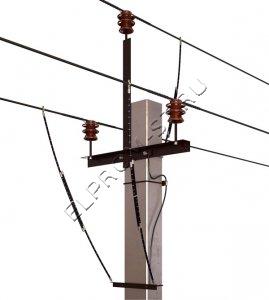

РДИМ состоит из двух отрезков кабеля из полиэтилена высокого давления с резистивным корделем, соединённых между собой хомутами. Разрядник снабжён оконцевателями, с помощью которых он присоединяется при помощи универсального зажима к проводу и при помощи кронштейна крепления к опоре ВЛ. Элементы крепления дополнительно соединены с траверсой посредством шины для осуществления заземления. Конструкция зажима для провода имеет две модификации, позволяющие устанавливать разрядник как на неизолированные провода, так и на защищённые провода, для которых зажим имеет прокусывающие шипы.
