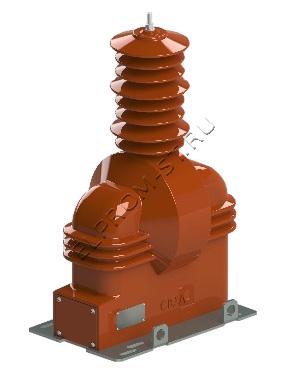

ЗНОЛ-35 Трансформаторы напряжения

Описание конструкции
-Трансформаторы ЗНОЛ-СВЭЛ-35 III изготавливаются в климатических исполнениях «УХЛ» и «Т» категории размещения 1 по ГОСТ 15150-69.
-Длина пути утечки III по ГОСТ 9920.
-Рабочее положение – вертикальное.
-Изготовлены согласно техническим условиям 0ЭТ.591.015 ТУ.
-Трансформаторы являются однофазными, индуктивными, трех- или четырехобмоточными (исполнение ЗНОЛ-СВЭЛ-35 III-4) электромагнитными устройствами с заземляемым выводом «X» первичной обмотки. По принципу конструкции – опорные, с литой изоляцией.
-Основная (либо две основных – для исполнений ЗНОЛ-СВЭЛ-35-4 III) вторичная обмотка предназначена для измерения и учета электроэнергии, дополнительная вторичная обмотка - для защиты, питания цепей автоматики, управления, сигнализации, а также для контроля изоляции сети.
-Высоковольтный вывод «А» первичной обмотки расположен на верхней поверхности трансформатора. Выводы вторичных обмоток и заземляемый вывод «X» первичной обмотки расположены в нижней части литого блока и закрываются защитной крышкой.
-Выводы вторичных обмоток, предназначенных для измерения и учета электроэнергии дополнительно закрываются пломбируемой крышкой.

Описание конструкции
По требованию заказчика возможно изготовление трансформаторов с повышенными номинальными нагрузками вторичных обмоток. Например, для ЗНОЛ-СВЭЛ-35 III-4 с двумя основными вторичными обмотками максимальная номинальная мощность в классе точности 0,5/0,5 составляет 50/50 ВА.
