НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
Трансформаторы тока ТОЛ-СВЭЛ-10М-29 применяются в комплектных устройствах внутренней и наружной установки (КРУ, КРУН, КСО) переменного тока на класс напряжения до 10 кВ и является комплектующим изделием. Устанавливаются в рассечку токопровода.
Трансформаторы предназначены:
✓ для передачи сигнала измерительной информации измерительным приборам и устройствам защиты, автоматики, сигнализации и управления;
✓ для коммерческого учета электроэнергии;
✓ для изолирования цепей вторичных соединений от высокого напряжения.
Трансформаторы изготавливаются в климатических исполнениях «УХЛ» и «Т» категории размещения 2 по ГОСТ 15150-69.
Рабочее положение – любое.
Изготовлены согласно техническим условиям 0ЭТ.591.014 ТУ
ОПИСАНИЕ КОНСТРУКЦИИ

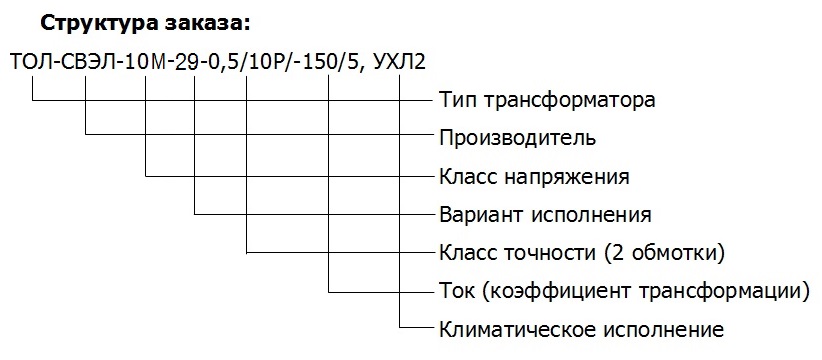

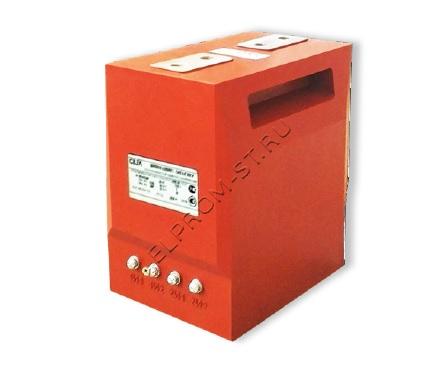

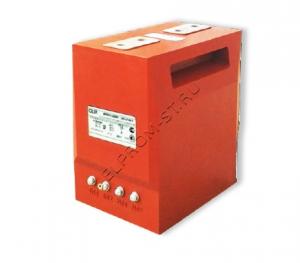

Трансформаторы тока ТОЛ-СВЭЛ-10М-29 однофазные, по принципу конструкции являются опорными, с литой изоляцией. Трансформатор может содержать до 2-х вторичных обмоток, каждая из которых расположена на своем магнитопроводе. Выводы первичной обмотки расположены на верхней поверхности трансформатора. Выводы вторичных обмоток расположены в нижней части трансформатора.
Возможно изготовление трансформатора с торцевым расположением вторичных выводов.
Выводы вторичных обмоток для измерений пломбируются защитной крышкой.
ОСОБЕННОСТИ КОНСТРУКЦИИ
Трансформаторы изготавливаются с одним или несколькими коэффициентами трансформации.
По требованию заказчика возможно изготовление трансформаторов со специальными изолирующими стенками, расположенными в верхней части трансформатора и позволяющие уменьшить расстояние между проводниками соседних фаз (при условии изолировки шин за габаритами трансформатора).
По требованию заказчика возможно изготовление трансформаторов с повышенными номинальными нагрузками вторичных обмоток, повышенными токами термической и электродинамической стойкости.
Трансформаторы для дифференциальной защиты поставляются по специальному заказу.
