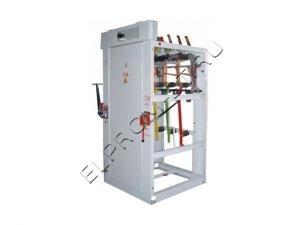

КСО-366 Камеры сборные одностороннего обслуживания
НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
Камеры сборные одностороннего обслуживания серии КСО-366 (далее КСО) предназначены для комплектования распределительных устройств трехфазного переменного тока частотой 50 Гц напряжением 6 (10) кВ систем с изолированной нейтралью.
Камеры КСО устанавливаются в закрытых помещениях трансформаторных подстанций, в машинных залах и других местах, не доступных для не инструктированного персонала, и являются камерами одностороннего обслуживания.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Номинальные значения климатических факторов по ГОСТ 15150-69.
Высота над уровнем моря – не более 2000 м.
Группа условий эксплуатации в части воздействия механических факторов внешней среды – М3 по ГОСТ 17516.1-90.
Требования безопасности – по ГОСТ 12.2.007.4-75.
Требования пожарной безопасности – по ГОСТ 12.1.004-91.
СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ
КСО366-ХХ-ХХ-У3
|
КСО |
Камера сборная одностороннего обслуживания |
|
3 |
Модификация |
|
66 |
Год разработки конструкции |
|
X |
Номер схемы первичных соединений (по таблице 1) |
|
X |
Тип привода Н – ручной |
|
X |
Номинальный ток, А |
|
X |
Тип трансформатора напряжения |
|
У3 |
Климатическое исполнение и категория размещения по ГОСТ 15150-69 |
ТЕХНИЧЕСКИЕ ДАННЫЕ
| Номинальное напряжение, кВ |
6; 10
|
| Наибольшее рабочее напряжение, кВ |
7,2,12
|
| Номинальный ток главных цепей, А |
400; 630
|
| Номинальный ток отключения КСО с выключателями нагрузки, А |
630
|
| Наибольший ток отключения КСО с выключателями нагрузки, А |
1000
|
| Предельный сквозной ток КСО с выключателями нагрузки, кА |
51
|
| Ток термической стойкости (в течении 1 с) КСО с выключателями нагрузки, кА |
20
|
|
Номинальное напряжение вспомогательных цепей, В: |
|
| переменного оперативного тока |
100; 127; 220
|
| постоянного оперативного тока |
100; 110; 220
|
| цепи трансформаторов напряжения |
100
|
| цепи трансформаторов собственных нужд |
220; 380
|
| Масса, кг., не более |
200
|
