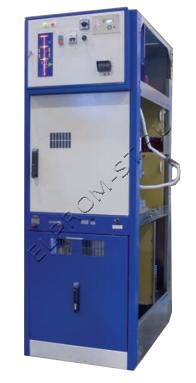

КСО-298 "MSI" Камеры сборные одностороннего обслуживания
Камеры КСО-298 "MSI" напряжением 6 и 10 кВ предназначены для распределительных устройств переменного трехфазного тока частотой 50 Гц систем с изолированной нейтралью или заземленной, через дугогасительный реактор и изготавливаются для нужд народного хозяйства.
КСО допускается применять для работы в следующих условиях:
в части воздействия климатических факторов по ГОСТ 15150 и ГОСТ 15543.1;
значение температуры окружающего воздуха от минус 25 °С до плюс 40 °С;
высота над уровнем моря не более1000 м;
окружающая среда не взрывоопасная, не содержащая токопроводящей пыли, агрессивных паров и газов в концентрациях разрушающих металлы и изоляцию.
Камеры КСО изготавливаются по техническим условиям ТУ 3414-027-03989649-2003.
C 1 января 2010 года ОАО «МЭЛ» приступил к сборке новых разновидностей камер одностороннего обслуживания серии КСО-298 MSi ТН и ТСН, выполненных в конструктиве ячеек отходящей линии без элегазового выключателя нагрузки.
Технические характеристики:
|
Наименование параметра |
Значение параметра |
|
Номинальное напряжение (линейное) Uн, кВ |
6; 10 |
|
Наибольшее рабочее напряжение (линейное) Uнр, кВ |
7,2; 12 |
|
Номинальный ток главных цепей (Iнгц), А |
630; 800; 1000 |
|
Номинальный ток сборных шин (Iнсш), А |
630; 800; 1000 |
|
Номинальный ток отключения камер, кА |
20; 30; 40; 50; 75; 80; 100; 150; 200; 300; 400; 600; 800; 1000
|
|
Предельный сквозной ток камер с высоковольтным выключением (амплитудное значение), кА |
51 |
|
Ток термической стойкости камер с высоковольтным выключателем (кратковременный ток), кА |
20 |
|
Номинальное напряжение вспомогательных цепей, В: - переменного оперативного тока - цепи освещения внутри камер |
220 ~12
|
|
Габаритные размеры, мм: - ширина - глубина - высота |
650 940 1900
|
|
Встраиваемый в КСО-298 MSi вакуумный выключатель: |
3AH5/Sion (Siemens)
|
|
Так же по согласованию с заказчиком можем установить следующие вакуумные выключатели в КСО-298 MSi: |
BB/TEL («Таврида Электрик»); ВБ-10-20(«Контакт», Саратов); VD-4(ABB); ВВУ-10-20(СЭЩ)
|
Техническая информация

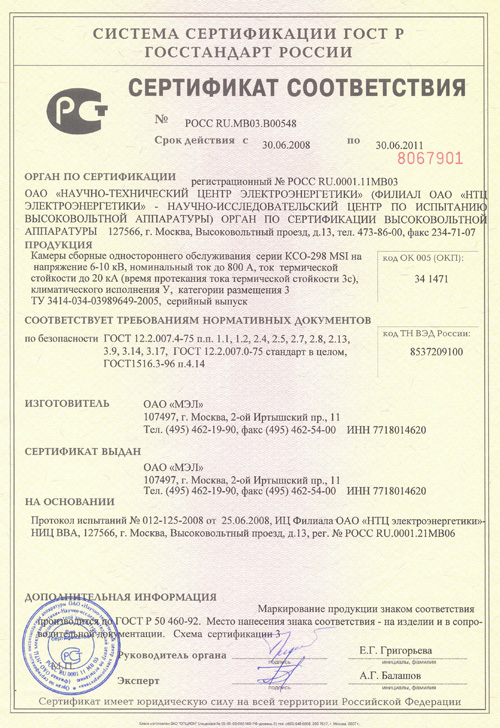

Опросный лист 3 МбСертификат соответствия 197 Кб
Схемы подключения 1 Мб
Типовые проекты 4 Мб
