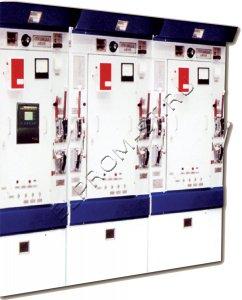

КСО-298 Камеры сборные одностороннего обслуживания
Камеры сборные одностороннего обслуживания серии КСО-298 предназначены для комплектования распределительных устройств напряжением 6 и 10 кВ, переменного трехфазного тока частотой 50 Гц систем с изолированной нейтралью или заземленной через дугогасительный реактор.
Камеры КСО допускается применять для работы в следующих условиях: в части воздействия климатических факторов внешней среды исполнения У и УХЛ категории 3 и 4 ГОСТ 15150 и ГОСТ 15543.1.При этом значение температуры окружающего воздуха от -25 °С до +40 °С.
Различные типоисполнения камер отличаются друг от друга конструкцией, назначением и применяемой комплектующей аппаратурой. В таблице 3 приведены схемы главных цепей камер КСО.
Завод «МЭЛ» изготавливает специальную ячейку КСО-298 для управления асинхронными двигателями.
Камеры КСО-298 производятся на базе вакуумных выключателей ВВ/TEL компании «Таврида Электрик».
ОАО «МЭЛ » производит ячейки по тех. документации заказчика с применением как релейной защиты вторичных цепей управления, так и на микропроцессорных блоках ALSTOM (УЗА – 10А(В)).
Формулирование заказа:
Камера КСО со схемой главных цепей 8ВВ–600–«Камера КСО–298–8ВВ–600–УЗ.ТУ 3414–014–03989649–99»
|
Признак классификации
|
Исполнения камер КСО по данному признаку классификации
|
|
1. Наименование камер КСО в зависимости от установленной в них аппаратуры
|
а) камеры КСО с высоковольтным выключателем с электромагнитным приводом типа BB/TEL 10; б) камеры с силовыми предохранителями; в) камеры с выключателями нагрузки; г) камеры с трансформаторами напряжения и ограничителями перенапряжений; д) камеры с разъединителями; е) камеры с силовыми трансформаторами; ж) камеры с кабельными сборками;
|
|
2. Система сборных шин
|
с одной системой сборных шин
|
|
3. Изоляция ошиновки
|
с неизолированными шинами
|
|
4. Исполнение лилинейных высоковольтных вводов |
а) с кабельными вводами; б) с шинными вводами (от силового трансформатора или шинного моста)
|
|
5. Род установки
|
для внутренней установки в электропомещениях
|
|
6. Степень защиты по ГОСТ 14254
|
IP20 для наружных оболочек фасада и боковых стенок; IP30 для боковых стенок крайних в ряду камер; IP00 для остальных частей камер
|
|
7.Условия обслуживания одностороннего обслуживания |
одностороннего обслуживания |
Техническая информация

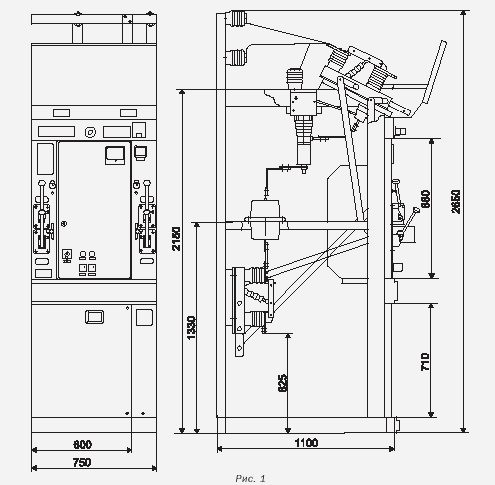

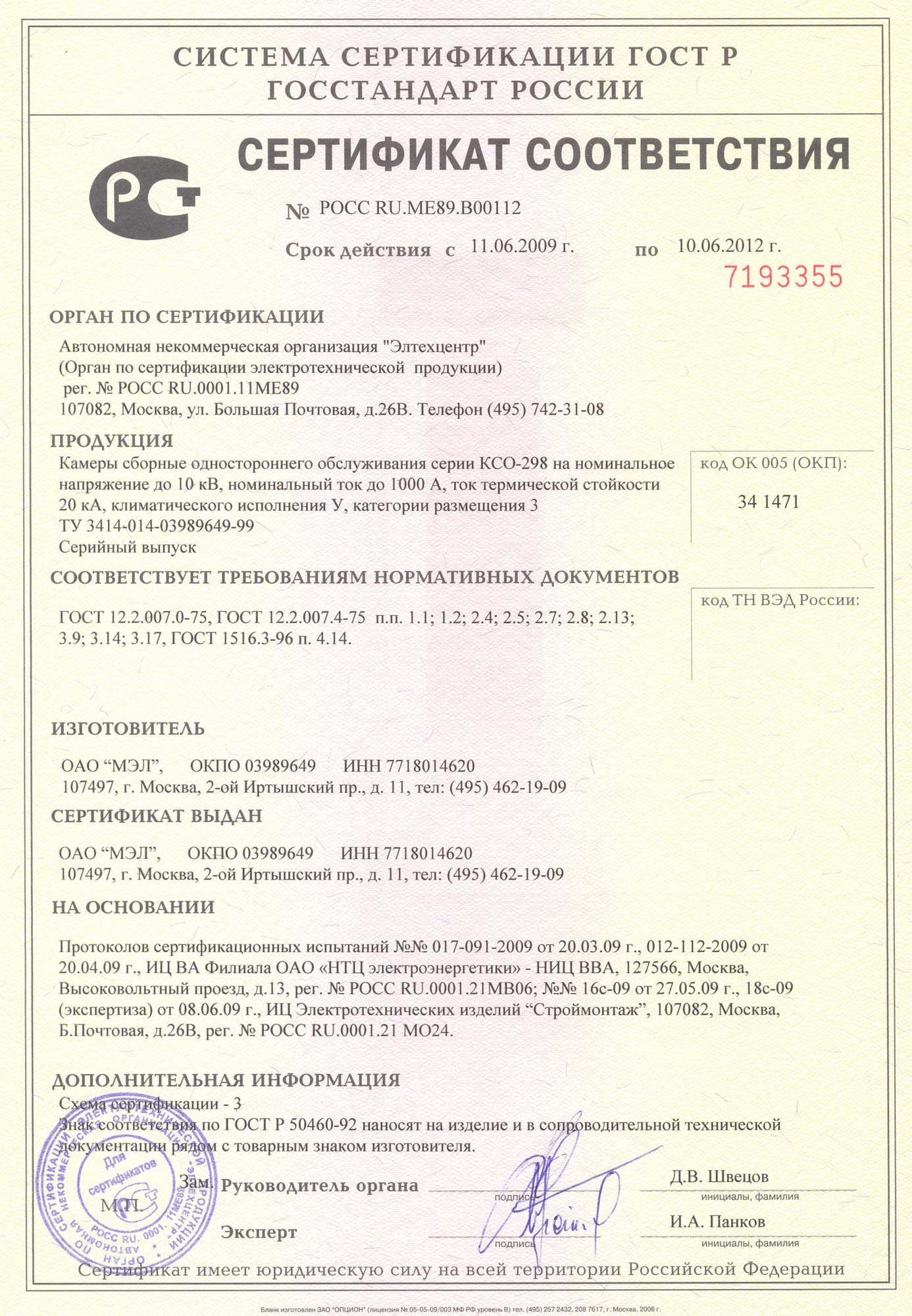

Габаритные размеры 66 КбСертификат соответствия 420 Кб
Структура заказа 27 Кб
Технические характеристики 40 Кб
