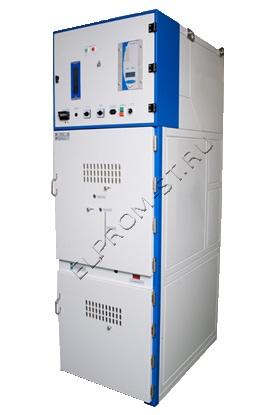

Устройства комплектные распределительные серии КРУ-2008Н

Общие сведения:

Шкафы КРУ-2008Н предназначены для работы в электрических установках трёхфазного переменного тока частотой 50(60) Гц номинальным напряжением 6(10) кВ в сетях с изолированной или заземлённой через дугогасительный реактор нейтралью.



Отличительные особенности шкафов КРУ-2008Н:

Компактность (глубина шкафа составляет 1100мм).

Разделение шкафа на полностью изолированные отсеки сборных шин, выдвижного элемента, кабельный и релейный, что повышает безопасность обслуживания.

Наличие различных простых блокировок для безопасности обслуживающего персонала.

Удобство и простота обслуживания, лёгкий доступ к любым элементам шкафа.

Применение при изготовлении современных технологий (порошковая окраска, резка, гибка и перфорация металла на автоматизированных комплексах).

Возможность комплектации средствами защиты от дуговых замыканий как на фототиристорах, так и с применением специальных устройств дуговой защиты.

Возможность установки релейного отсека как в составе шкафа КРУ-2008Н, так и в отдельном помещении.

Основные параметры шкафов серии КРУ-2008Н соответствуют данным, указанным в таблице 1. Технические характеристики:

Наименование параметра





Значение параметра

Номинальное напряжение (линейное), кВ

6; 10; 20*



Наибольшее рабочее напряжение (линейное), кВ

                      7,2; 12

Номинальный ток главных цепей шкафов КРУ, А

630; 1000; 1600; 2500; 3150*

Номинальный ток сборных шин, А

1000; 1600; 2500; 3150

Номинальный ток отключения выключателя, встроенного в КРУ, кА

20; 31,5

Ток термической стойкости (кратковременный)**, кА

20; 31,5

Номинальный ток электродинамической стойкости главных цепей шкафов КРУ, кА

51; 81

оминальная мощность встраиваемых трансформаторов собственных нужд, кВА

25; 40; 63

Номинальное напряжение вспомогательных цепей постоянного, переменного и выпрямленного тока, В

110

220



Габаритные размеры, мм для КРУ напряжением 6; 10 Кв:

- ширина

- глубина

- высота





750***

1100***

2300



. Встаиваемые в КРУ вакуумные выключатели****

ВВУ-10-20(СЭЩ); ВБ-10-20(«Контакт», Саратов; BB/TEL («Таврида Электрик»); «СИОН»(AEG Siemens); VD-4(ABB)







** Время протекания тока термической стойкости для главных цепей — 3 с, для цепей заземлителя — 1

*** Для шкафа с верхним шинным вводом сзади глубина до 1400мм.

**** По желанию Заказчика в КРУ могут быть встроены выключатели других производителей.


Техническая информация

 Опросный лист 86 Кб
 Руководство по применению 7 Мб
