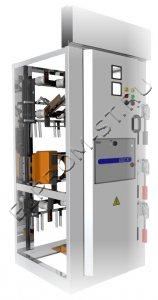

КСО-393 Камеры сборные одностороннего обслуживания
Камеры и шинные мосты к ним предназначены для комплектования распределительных устройств напряжением 6(10) кВ переменного тока частотой 50 Гц для систем с изолированной нейтралью.
Структура условного обозначения ячейки КСО-393:
КСО 393-ХХХХХ Х3:
КСО - камера сборная одностороннего обслуживания;
3 - модификация;
93 - год разработки;
ХХ - номер схемы первичных соединений;
ХХ - номинальное напряжение, кВ (6; 10);
Х - номинальный рабочий ток главной цепи, А:
при Uном=6 кВ: 1 - 31,5; 2 - 50;
3 - 80; 4 - 100; 5 - 125; 6 - 630;
при Uном=10 кВ: 1 - 31,5; 2 - 40;
3 - 63; 4 - 80; 5 - 100; 6 - 630;
Х3 - климатическое исполнение (У, Т) и категория размещения по
ГОСТ 15150-69. шинных мостов ШМР-Х Х3:
ШМ - шинный мост;
Р - с разъединителями (без разъединителя - индекс опускается);
Х - обозначение расстояния между фазами камер КСО, мм (1 - 2000; 2 - 2500; 3 - 3000);
Х3 - климатическое исполнение (У, Т) и категория размещения по ГОСТ 15150-69.
Условия эксплуатации камеры КСО-393:
Высота над уровнем моря не более 1000 м.
- Температура окружающего воздуха от минус 40 до 40°С.
- Группа условий эксплуатации М1 по ГОСТ 17516.1-90.
- Степень защиты камер IР00, IР20 (со стороны фасада) по ГОСТ 14254-96.
- Режим работы продолжительный.
- Способ обслуживания односторонний.
- Вид обслуживания периодический.
- Требования техники безопасности по ГОСТ 12.2.007.0-75.
- Камеры и шинные мосты соответствуют требованиям ТУ У 36.218-94. ТУ У 36.218-94
Технические характеристики ячейки КСО-393:
Номинальное напряжение, кВ - 6; 10
- Наибольшее рабочее напряжение, кВ - 7,2; 12
- Род тока - Переменный
- Частота тока, Гц - 50; 60
- Номинальный ток главных цепей, А - 630
- Номинальный ток плавких вставок предохранителей, А, при Uном, кВ: 6 - 31,5; 50; 80; 100; 125 10 - 31,5; 40; 63; 80; 100
- Ток отключения выключателя нагрузки при соsj=0,7, А: номинальный - 600 наибольший - 800
- Электродинамическая стойкость главных цепей, кА - 41
- Ток термической стойкости в течение 1 с, кА - 16
- Габаритные размеры мостов ШМ, ШМР, мм: высота (с камерой КСО) - 2525 длина - 3600; 4100; 4600 глубина - 784
- Гарантийный срок - 3 года со дня ввода КСО в эксплуатацию.
