ВРУ-1 Вводно-распределительные устройства
Вводно-распределительные устройства ВРУ-1 предназначены для приёма, распределения и учёта электроэнергии в сетях 380/220 В трёхфазного переменного тока (до 400 А) частоты 50 Гц, а также для защиты линий при перегрузках и коротких замыканиях.
Технические характеристики и конструктивные особенности:
- степень защиты корпуса IP 31;
- вводно-распределительные устройства комплек т уются из панелей одностороннего обслуживания;
- ввод и вывод проводов и кабелей предусмотрены снизу шкафа;
- ошиновка ВРУ выдерживает без повреждений ударный ток короткого замыкания 10 кА;
- панели ВРУ-1 предназначаются для внутренней установки в неотапливаемых (категория У3) и нерегулярно отапливаемых (категория УХЛ4) щитовых помещениях, вне щитовых помещений, в жилых, общественных, производственных зданиях и сооружениях.
Стандартная комплектация ВРУ поставляется без счётчиков и испытательной коробки. Возможно изготовление под заказ ВРУ-1-14-20, ВРУ-1-23-50, ВРУ-1-24-54 и ВРУ других схем.
Сроки изготовления согласовываются дополнительно.

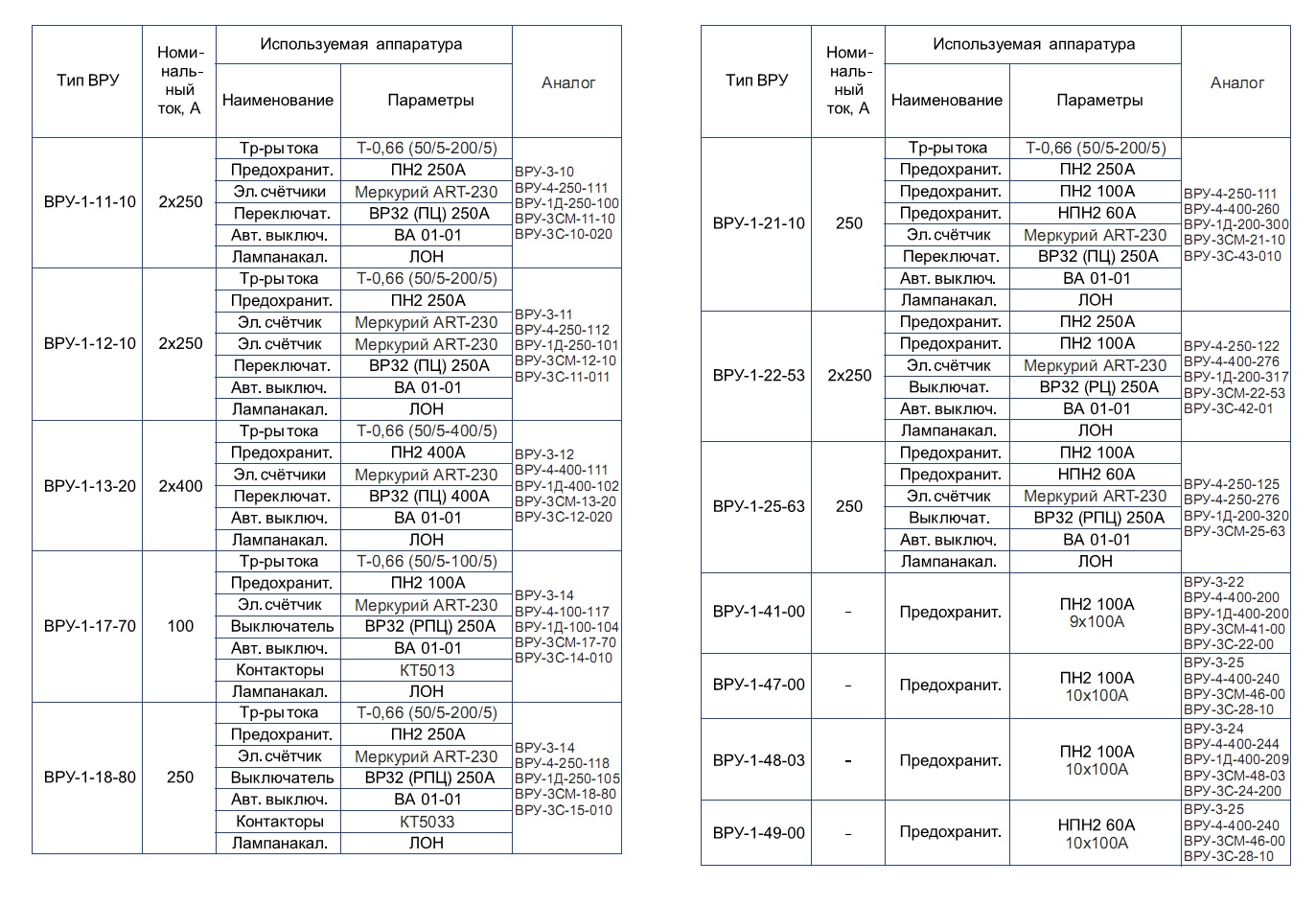

| Тип ВРУ | I ном, А | Используемая аппаратура | Аналог |
| ВРУ-1-11-10 | 2х250 | Т 0,66 (50/5-200/5), ПН2 250А, ВР32 (ПЦ) 250А, ВА01-01, Лон | ВРУ-3-10, ВРУ-4-250-111, ВРУ-1Д-250-100 |
| ВРУ-1-12-10 | 2х250 | Т 0,66 (50/5-200/5), ПН2 250А, ВР32 (ПЦ) 250А, ВА01-01, Лон | ВРУ-3-11, ВРУ-4-250-112, ВРУ-1Д-250-101, ВРУ-3СМ-12-10, ВРУ-3С-11-011 |
| ВРУ-1-13-20 | 2х400 | Т 0,66 (50/5-400/5), ПН2 400А, ВР32 (ПЦ) 400А, ВА-01-01, Лон | ВРУ-3-12, ВРУ-4-400-111, ВРУ-1Д-400-102, ВРУ-3СМ-13-20, ВРУ-3С-12-020 |
| ВРУ-1-17-70 | 100 | Т 0,66 (50/5-100/5), ПН2 100А, ВР32 (РПЦ) 250А, ВА01-01, КТ5013 100А, Лон | ВРУ-3-14, ВРУ-4-100-117, ВРУ-1Д-100-104, ВРУ-3СМ-17-70, ВРУ-3С-14-010 |
| ВРУ-1-18-80 | 250 | Т 0,66 (100/5-200/5), ПН2 250А, ВР32 (РПЦ) 250А, ВА01-01, КТ5033 250А, Лон | ВРУ-3-14, ВРУ-4-250-118, ВРУ-1Д-250-105, ВРУ-3СМ-18-80, ВРУ-3С-15-010 |
| ВРУ-1-21-10 | 250 | Т 0,66 (50/5-200/5), ПН2 250А, ПН2 100А, НПН2 60А, ВР32 (ПЦ) 250А, ВА01-01, Лон | ВРУ-4-250-111, ВРУ-4-400-260, ВРУ-1Д-200-300, ВРУ-3СМ-21-10, ВРУ-3С-43-010 |
| ВРУ-1-22-53 | 2х250 | ПН2 250А, ПН2 100А, ВР32 (РЦ) 250А, ВА01-01, Лон | ВРУ-4-250-122, ВРУ-4-400-276, ВРУ-1Д-200-317, ВРУ3СМ-22-53, ВРУ-3С-42-01 |
| ВРУ-1-25-63 | 250 | ПН2 100А, НПН2 60А, ВР32 (РПЦ) 250А, ВА01-01, Лон | ВРУ-4-250-125, ВРУ-4-250-276, ВРУ-1Д-200-320, ВРУ-3СМ-25-63 |
| ВРУ-1-41-00 | 9 х ПН2 100А | ВРУ-3-22, ВРУ-4-400-200, ВРУ-1Д-400-200, ВРУ-3СМ-41-00, ВРУ-3С-22-00 | |
| ВРУ-1-47-00 | 10 х ПН2 100А | ВРУ-3-25, ВРУ-4-400-240, ВРУ-3СМ-46-00, ВРУ-3С-28-10 | |
| ВРУ-1-48-03 | 10 х ПН2 100А, с авт. ВА 14х16А+БАУО с реле времени | ВРУ-3-24, ВРУ-4-400-244, ВРУ-1Д-400-209, ВРУ-3СМ-48-03, ВРУ-3С-24-200 | |
| ВРУ-1-40-00 | 10 х НПН2 60А | ВРУ-3-25, ВРУ-4-400-240, ВРУ-3СМ-46-00, ВРУ-3С-28-10 |

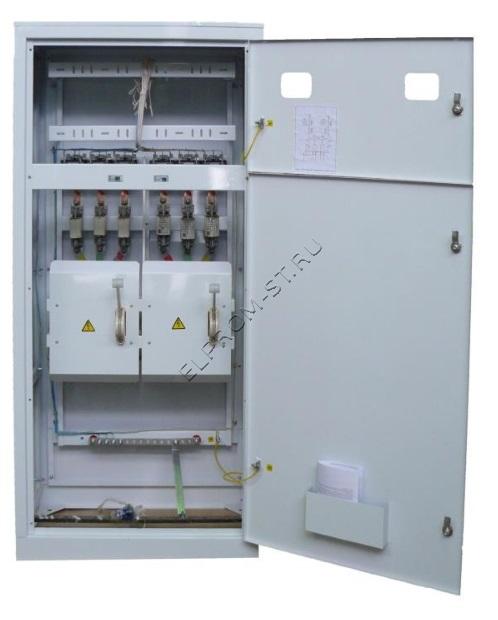

ВРУ 1-11-10 с ВР32 Узола
