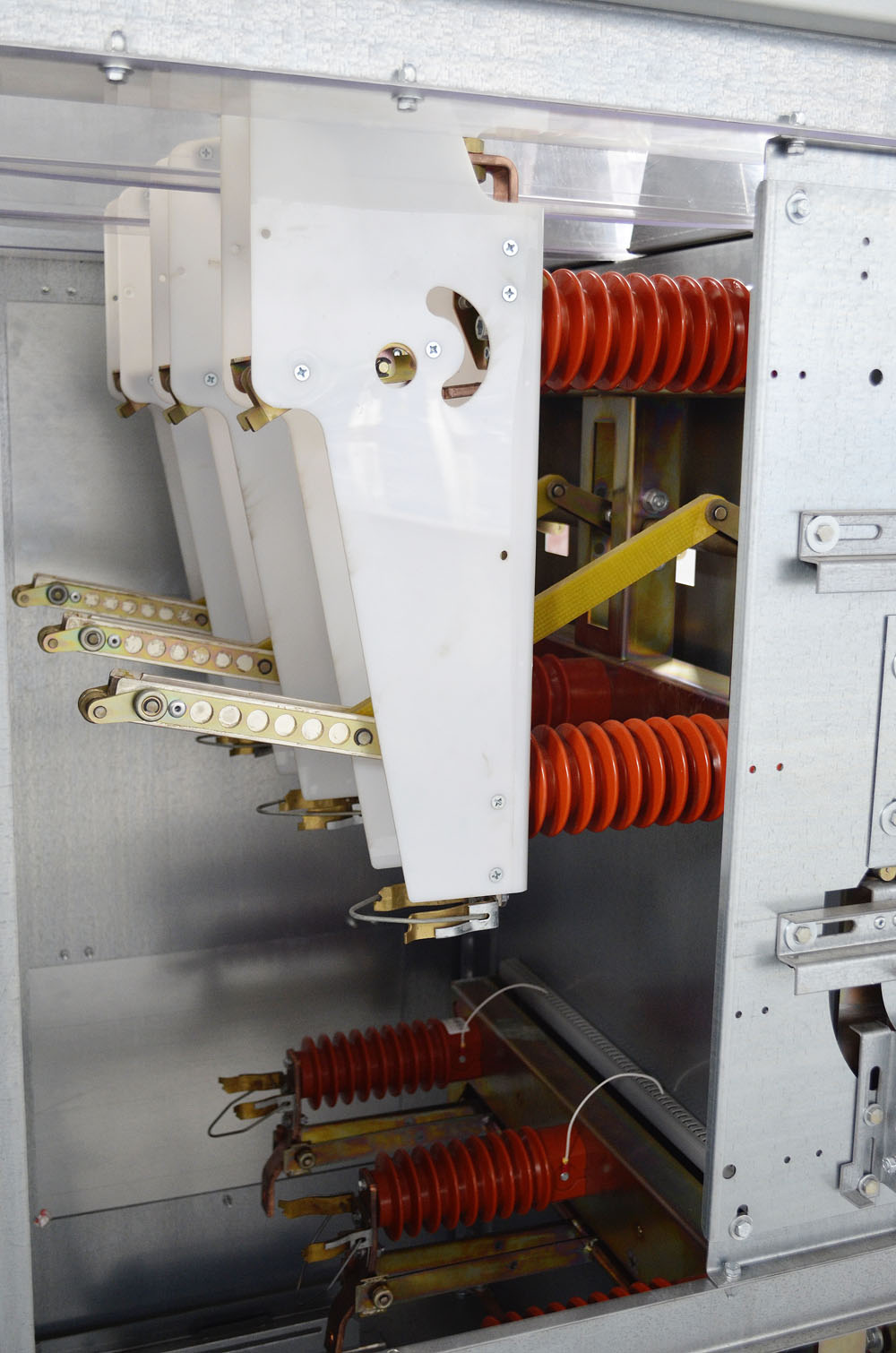

ВНВР-20/630-20 У2 "БРИЗ" Выключатель нагрузки вакуумный разъединяющий

Выключатель нагрузки вакуумный разъединяющий тип ВНВР-20/630-20 У2 «БРИЗ» предназначен для коммутации электрических цепей при нормальных и аварийных режимах в сетях трехфазного переменного тока с изолированной нейтралью частоты 50 Гц с номинальным напряжением 20 кВ. Позволяет создавать видимый разрыв, имеет три полюса, ручной взвод, встроенные ножи заземления (заземлители). Тип эксплуатационного назначения – 1Б по ГОСТ-17717.

Устанавливается в шкафах комплектных распределительных устройств (КРУ), камерах стационарных одностороннего обслуживания (КСО), а также в шкафах комплектных трансформаторных подстанций.

Принцип работы

Принцип работы выключателя основан на гашении электрической дуги, возникающей между контактами в вакууме, обладающей высокой электрической прочностью. Операция включения и отключения осуществляется за счет энергии пружин.

Структура условного обозначения выключателей:

В - Выключатель

Н - Нагрузки

В - Вакуумный

Р - Разъединяющий

20 - Номинальное напряжение

630 - Номинальный ток

20 - Номинальное значение периодической составляющей сквозного тока короткого замыкания

У2 - Климатическое исполнение и категория размещения по ГОСТ 15150

ХХХ - Исполнение выключателя:

Заземляющие ножи:

13 - снизу

13п - с встроенными предохранителями и заземляющими ножами, расположенными за предохранителями

23 - сверху

33 - снизу и сверху

X - Межполюсное расстояние:

0 - 200 мм

1 - 165 мм

"БРИЗ" - Торговая марка

Номинальные значения воздействующих факторов внешней среды:

высота над уровнем моря - не более 1000 м;

окружающая среда невзрывоопасная, атмосфера типа II (промышленная), содержание коррозионно-активных агентов по ГОСТ 15150-69;

значения механических факторов внешней среды должны соответствовать группе М6 по ГОСТ 17516.1-90.

Основные технические характеристики:

Номинальное напряжение, Uном., кВ: 20

Наибольшее рабочее напряжение, Uн.р кВ: 12

Номинальный ток, Iном.,А: 630

Номинальное значение периодической составляющей сквозного тока короткого замыкания, кА: 20

ВНВР-20/630-20 У2 "БРИЗ" Выключатель нагрузки вакуумный разъединяющий

Техническая информация

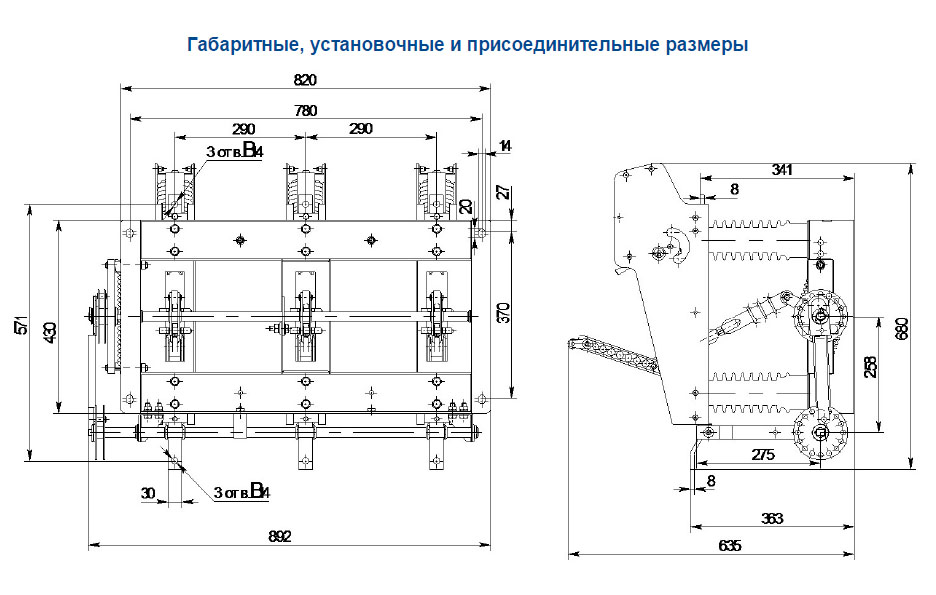

Габаритные размеры 113 Кб

Артикул	Изображение	Производитель	Наименование	Наличие	Цена с НДС	В корзину
0Т-00000052		БЕТТА	Выключатель нагрузки вакуумный ВНВР-20/630-20 У2-13 «БРИЗ» 290 мм, ЗН снизу		130900 р.	шт	В закладки В сравнение

Показано с 1 по 1 из 1 (всего 1 страниц)
