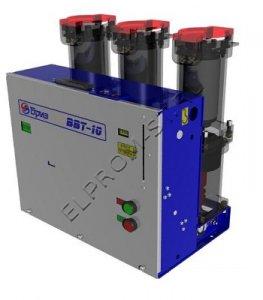

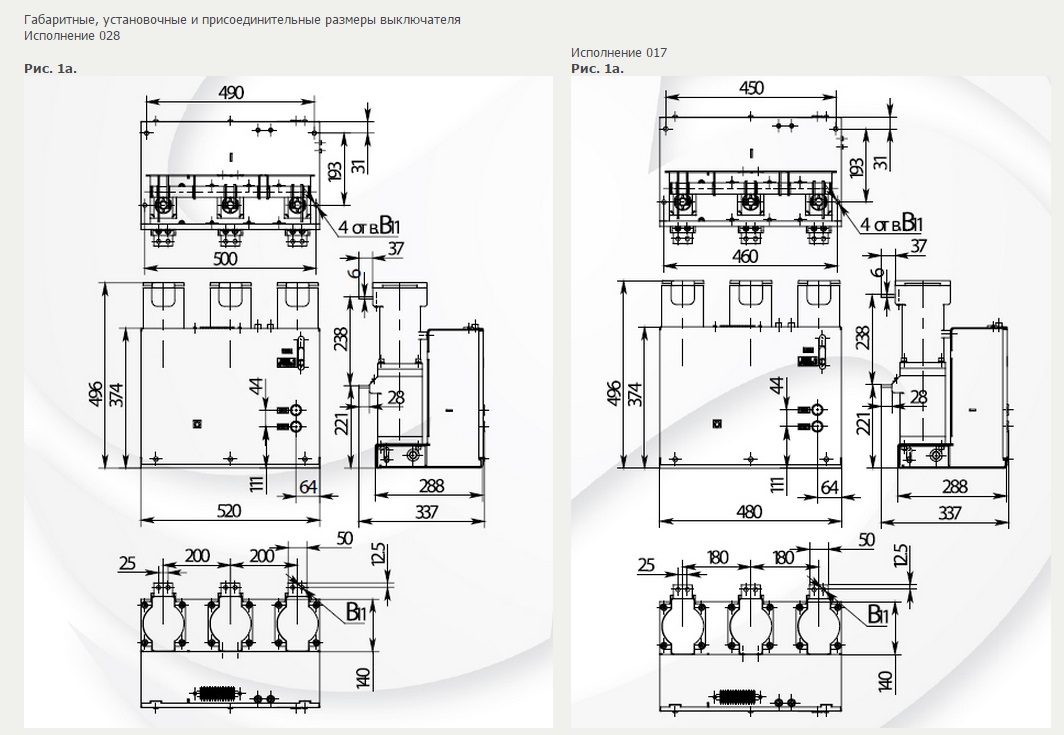

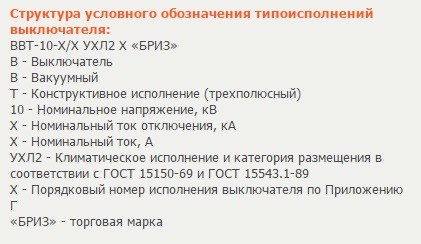

Выключатели со встроенным электромагнитным приводом предназначены для коммутации электрических цепей при нормальных и аварийных режимах в сетях трехфазного переменного тока с изолированной нейтралью частоты 50 Гц с номинальным напряжением 10 кВ. Устанавливаются в шкафах комплектных распределительных устройств (КРУ), камерах стационарных одностороннего обслуживания (КСО), а также используются для замены маломасляных и электромагнитных выключателей. Выключатели типа ВВТ-10 «БРИЗ» соответствуют техническим условиям ТУ БЕКР 3414-007-13614910 2010.
Принцип работы
Принцип работы выключателя основан на гашении электрической дуги, возникающей между контактами в вакууме, обладающей высокой электрической прочностью. Операция включения осуществляется за счет энергии электромагнита включения, а отключение - за счет отключающих пружин и пружин поджатия контактов, которые срабатывают при воздействии одного из электромагнитов отключения или кнопки отключения на защелку привода, удерживающую выключатель во включенном положении.
Номинальные значения воздействующих факторов внешней среды:
- высота над уровнем моря не более 1000 м;
- диапазон рабочих температур при эксплуатации - от минус 60°С до плюс 55°С;
- относительная влажность воздуха - 80% при 20°С;
- верхнее значение относительной влажности воздуха 100% при 25° С;
- окружающая среда невзрывоопасная, атмосфера типа II (промышленная), содержание коррозионно-активных агентов по ГОСТ 15150-69;
- запыленность окружающего воздуха до 10 мг/м3;
- выключатель обеспечивает нормальную работу и нормированные параметры при крене и дифференте до 5°;
- значения механических факторов внешней среды должны соответствовать группе М6 по ГОСТ 17516.1-90.
