Разъединители РЛК 10 кВ предназначены для включения и отключения обесточенных участков электрической цепи, находящейся под напряжением, заземления отключенных участков при помощи заземлителей, составляющих единое целое с разъединителем, а также отключения токов холостого хода трансформаторов и зарядных токов воздушных и кабельных линий.
Структура условного обозначения разъединителя РЛК(1а,1б,2)-10.IV/400
Р - разъединитель
Л - линейный
К - качающегося типа
В - для вертикальной установки
1а - заземлитель со стороны неподвижного контакта
1б - заземлитель со стороны подвижного контакта
2 - заземлитель со стороны подвижного и неподвижного контактов
10 - номинальное напряжение, кВ
IV - степень загрязнения по ГОСТ 9920
400 - номинальный ток, А
Устройство и принцип действия РЛК

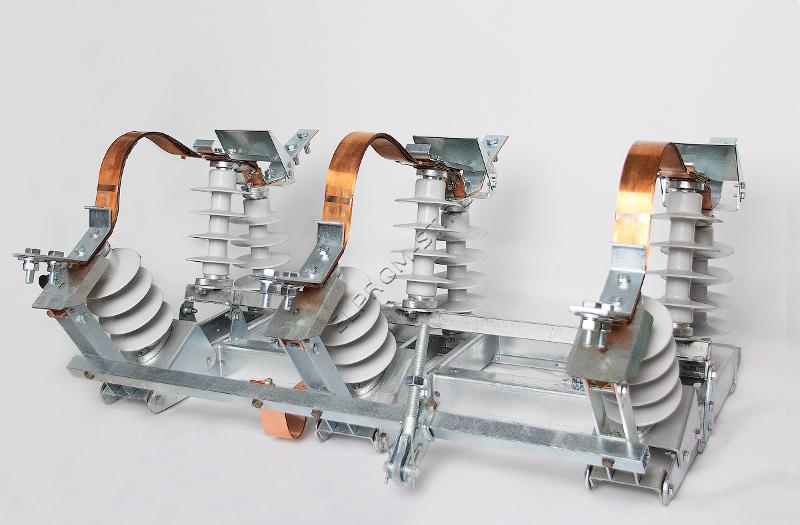

Разъединители РЛК изготавливают в трехполюсном исполнении, так же допускается изготовление в двухполюсном варианте. Разъединитель РЛК состоит из рамы, изоляции, токоведущей системы, заземляющего контура и металлоконструкций для установки. Рама РЛК повышенной жесткости представляет собой сварную конструкцию из гнутых швеллеров, на которые устанавливаются изоляторы и заземлители. Изоляция каждого полюса разъединителя РЛК состоит их трех полимерных изоляторов. Токоведущая система РЛК состоит из главного ножа, основного контакта и гибкой связи. Главный нож установлен на неподвижном изоляторе и представляет собой медную изогнутую пластину, один из концов которой является контактным выводом разъединителя. Управление разъединителем РЛК производится приводом. Связь между разъединителем РЛК и приводом выполнена из стальной трубы.
Технические характеристики разъединителя РЛК-10.IV/400
Номинальное напряжение кВ 10
Наибольшее рабочее напряжение кВ 12
Номинальный ток А 400
Ток термической стойкости кА 10
Ток электродинамической стойкости кА 25
Время протекания тока термической стойкости с 3
Индуктивный ток отключения (соs?~0,15) А 1
Емкостный ток отключения (соs?~0,15) А 1
Тип применяемого привода ПРУ-01(02)- УХЛ1
Условия эксплуатации разъединителя РЛК
-Разъединители РЛК предназначены для применения в климатических условиях УХЛ, категория размещения 1 по ГОСТ 15150-69
-Высота над уровнем моря не более 1000 метров
-Температура окружающего воздуха от -60°С до +40°С
-Скорость ветра не более 40 м/с при отсутствии гололеда и не более 15 м/с в условиях гололеда
-Относительная влажность не более 90% при 20°С
-Окружающая среда невзрывоопасная, Содержание коррозионно-активных агентов должно соответствовать атмосфере типа II ГОСТ 15150
-Изоляция разъединителей выполнена из опорно-стержневых кремнийорганических изоляторов типа ИОСК4/10 УХЛ1
-Установка разъединителя в горизонтальной плоскости
-Выключатель и привод не требуют замены деталей в течение всего срока службы при соблюдении правил транспортировки, хранения, монтажа и эксплуатации
Комплектация разъединителя РЛК
В комплект поставки разъединителя РЛК входит следующее оборудование:
- рама РЛК,
- привод ПРУ,
- траверсы для монтажа рамы и привода,
- хомуты,
- кронштейны,
- метизы,
- тяга соединительная.
