РТУ-300 Реле тока утечки

Реле тока утечки c микропроцессорным управлением «РТУ-300» предназначено для контроля величины тока утечки в проводниках защитного заземления или контроля дифференциального тока утечки без отключения контролируемой линии.

Микропроцессорное управление, настройка уровня контроля тока утечки от 5 до 300 мА, настраиваемая временная задержка, ТЕСТ, "сухие" контакты сигнализации.

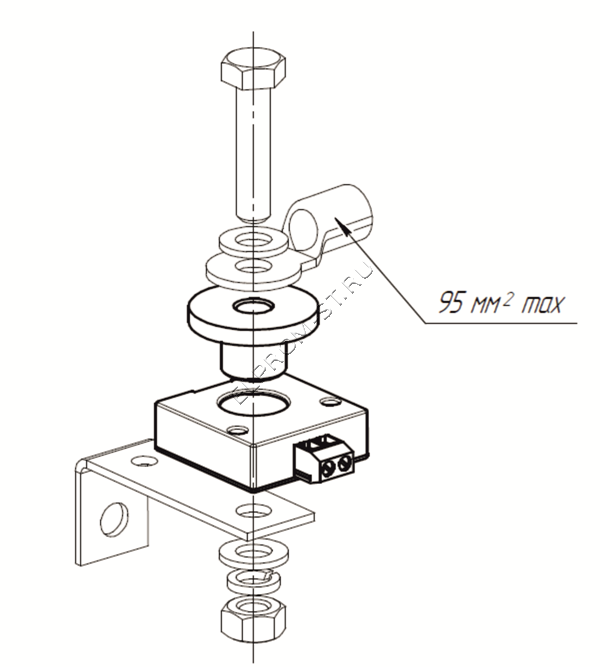

Трансформатор тока в комплекте.

Конструкция

Реле тока утечки «РТУ-300» выполнено в корпусе для установки на DIN-рейку.

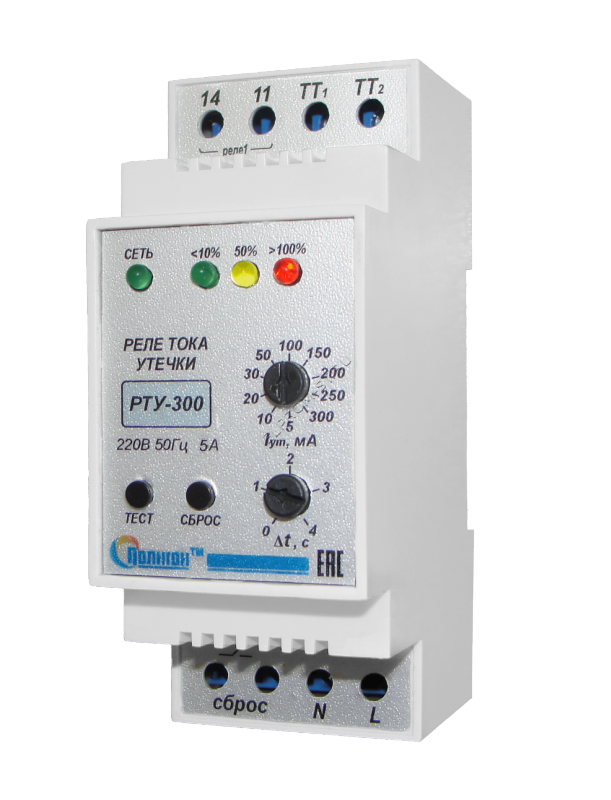

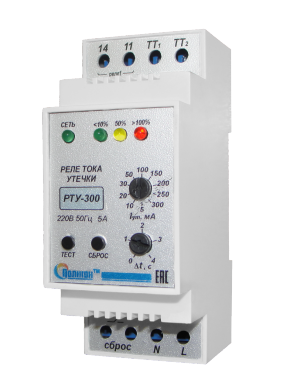

На передней панели блока находятся индикаторы «СЕТЬ», «НОРМА», «I>Iут» и ручка установки порогового значения тока утечки «Iут, мА». Цепи питания и измерения гальванически разделены. В нижней и верхней части блока находятся клеммные колодки для подключения блока к сети, трансформатору тока и схеме сигнализации. Питание реле осуществляется непосредственно от сети 220 В, 50 Гц.

Технические характеристики

Напряжение питания 220/380 В; 50 Гц
Диапазон контролируемого тока 5…300 мА
Временная задержка включения внутреннего реле при превышении установленного тока 0,1 с
Коммутируемый ток контакта (АС1 250 В) 5 А
Потребляемая мощность, не более 3 Вт
Габаритные размеры блока 36 Х 90 Х 65 мм
Масса, не более 0,2 кг
Диапазон рабочих температур (без конденсата) -25 … +45 °С
