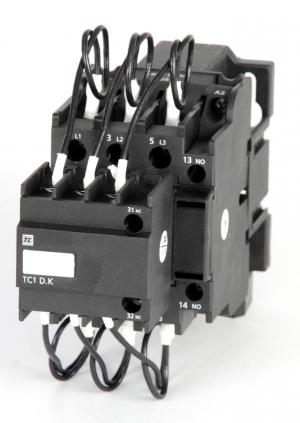

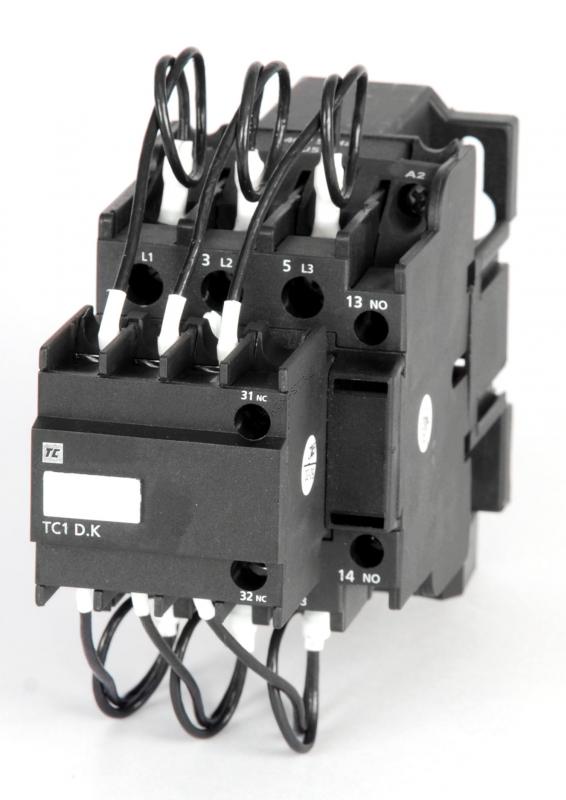

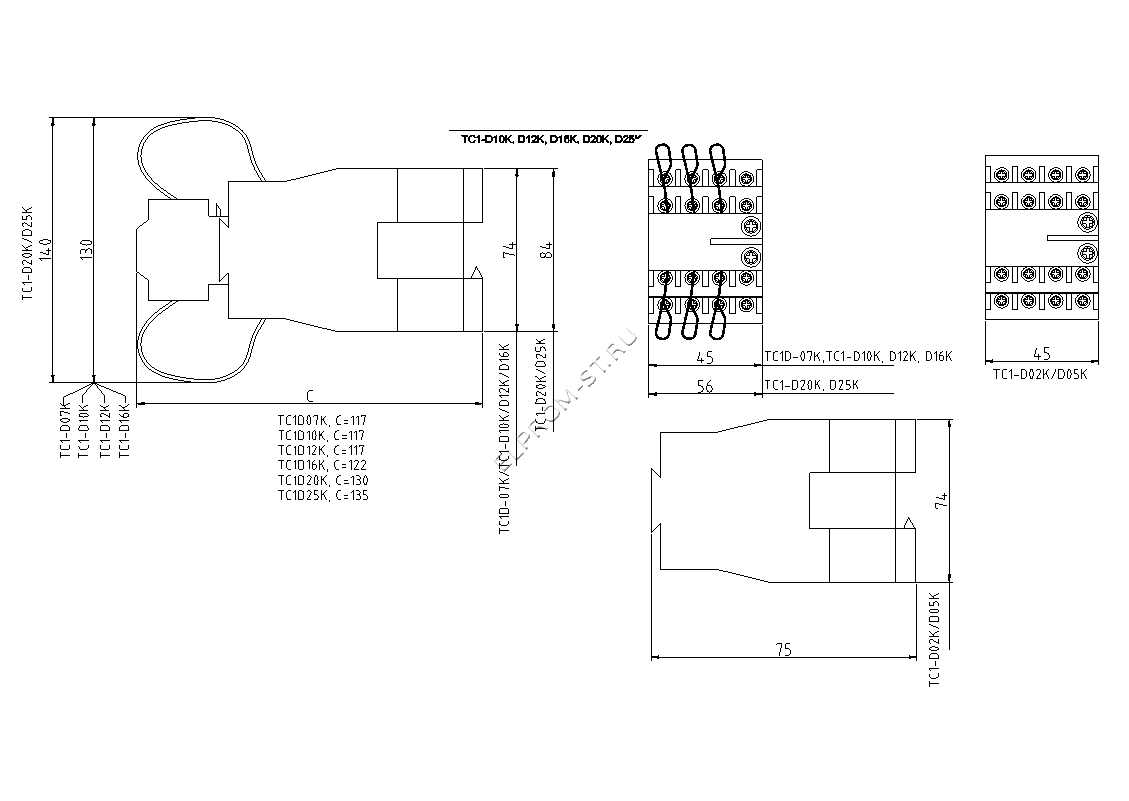

TC1D Контактор конденсаторный TC

В момент включения конденсатора, мы имеем практически коротко замкнутую цепь и ток в ней достаточно велик. Значение тока определяется величиной переменного напряжения, импедансом выводов конденсатора, соединяющих кабелей, и обмоток силового трансформатора.

При индивидуальной компенсации пик зарядного тока может превышать в 30 раз номинальный ток конденсатора, а при многоступенчатой компенсации броски пускового тока могут достигать величин в 130 раз выше номинальных значений.

Такой значительный пусковой ток, возникающий в паре контактор и конденсатор, проходя через обычный контактор, может повредить его («сварка» контактов), а также вывести из стоя другое оборудование. Поэтому необходимо:
1. Ограничить зарядный ток конденсатора, включив демпфирующие резисторы.
2. Использовать специальные контакторы коммутации емкостной нагрузки.

Контакторы «TC» специально разработаны и предназначены для компенсации реактивной мощности нагрузки.
Конструкция контактора имеет 3-х контактный узел вспомогательных контактов для компенсации реактивной мощности и 6 резисторов (по два на фазу) для ограничения пиковой нагрузки до нормальных значений тока, поступающего на главные контакты устройства и последующим замыканием накоротко демпфирующих резисторов.

Тип TC1.

Номинальные значения 10-60 кВАр.

Широкая гамма управляющих напряжений.

Что означают маркировки на контакторах

На контакторы C&S Electric нанесены четыре маркировки: CE, CSA, UL и EAC.

EAC: знак обращения, свидетельствующий о том, что продукция, маркированная им, прошла все установленные в технических регламентах Таможенного союза процедуры оценки.

UL: все устройства или системы с электрическим управлениям в США должны иметь специальное разрешение на их применение. Наиболее авторитетной испытательной лабораторией является UL (Underwriters Laboratories), которая основана в 1894.

СЕ: продукция соответствует требованиям всех применяемых к ней Европейских Директив и предназначена для продажи на территории Объединенной Европы.

CSA: продукция прошла независимое тестирование и сертифицирована на соответствие стандартам безопасности Канадской ассоциацией стандартов. Сертификация CSA предъявляет самые высокие требования к качеству продукции в мире.

UL, CE и CSA сертификаты используются для уверенности в том, что устройство соответствует требованиям правил техники безопасности, электрические изделия проверены на отсутствие любых электрических и механических факторов риска.

Отсутствие маркировок UL и CSA на продукции других компаний-производителей контакторов означает, что данные контакторы имеют ограниченные ресурсные и коммутационные возможности.

Производитель C&S Electric (Siemens)
