Монтажные комплектующие корпусов LC2

Стенки боковые шкафов -  комплект стенок боковых для корпусов линейных шкафов из листовой стали LC2 толщиной 1,4 мм с ППУ уплотнением, болтами заземления М8 включает в себя:

- стенки боковые - 2 шт.,
- крепёж - 1 комплект,
- кронштейн для навески - шт. 2
Цвет: серый RAL 7035.
Обеспечивают степень защиты IP55.

Комплект передней и задней панелей цоколя - состав комплекта:

- панель передняя и задняя - 2 шт.
- угловые элементы - 4 шт.
- крепёж - 1 комплект.
Материал: панели - листовая сталь 1,2 мм; угловые элементы - листовая сталь 3,0 мм.
Цвет: 1. RAL 702
Высота панелей цоколя 100 мм.

Комплект боковых панелей цоколя - состав комплекта:

- панель боковая левая и правая - 2 шт.
- крепёж - 1 комплект.
Материал: панели - листовая сталь 1,2 мм. Цвет: RAL 702
Высота панелей цоколя 100 мм.

Комплект усилителей для сейсмостойких шкафов - Данный комплект использовать совместно с сейсмостойким цоколем.

Состав комплекта:
1 - нижние панельные усилители по боковым и задней стенке - 3 шт.
2 - боковые диагональные усилительные растяжки - 4 шт.
3 - боковые горизонталь ные усилительные профиля - 2 шт.
4 - угловые усилительные кронштейны - 8 шт.
Крепёжный набор - 1 комплект.
Материал: оцинкованная листовая сталь.

Цоколь для сейсмостойкого шкафа - Цоколь сейсмостойкий для шкафов LC2 является сборным и зделием и поставляется в собранном виде.

Обеспечивает стойкость при сейсмическом воздействии 9 баллов по шкале MSK-64 включительно, при уровне установки над нулевой отметкой до 70 м, в соответствии с требованиями ГОСТ 30546.1-98.
Материал:
панели передняя, задняя и боковые - окрашенная листовая сталь 3,0 мм;
угловые элементы - окрашенная листовая сталь 5,0 мм.
Цвет: 1. RAL 702
Высота цоколя 100 мм.

Комплект заземления, провода заземления -

Сечение провода 4,0 мм.кв.
Кабельные наконечники М6 - М6.
Болт заземления М8.

Длина проводов 300 мм.

Комплект проставок - количество в комплекте 4 шт

Комплекты пластин транспортировочных и соединительных - Комплект транспортировочный состоит из двух уголков, четырёх пластин и

четырёх кронштейнов, комплекта крепёжного, ленты уплотнительной.
Комплект соединительный состоит из восьми крепёжных пластин, комплекта крепёжного, ленты уплотнительной.
Материал: пластины, уголки - оцинкованная сталь, кронштейны окрашенная сталь, уплотнительная лента - материал , EPDM самоклеящееся основание.

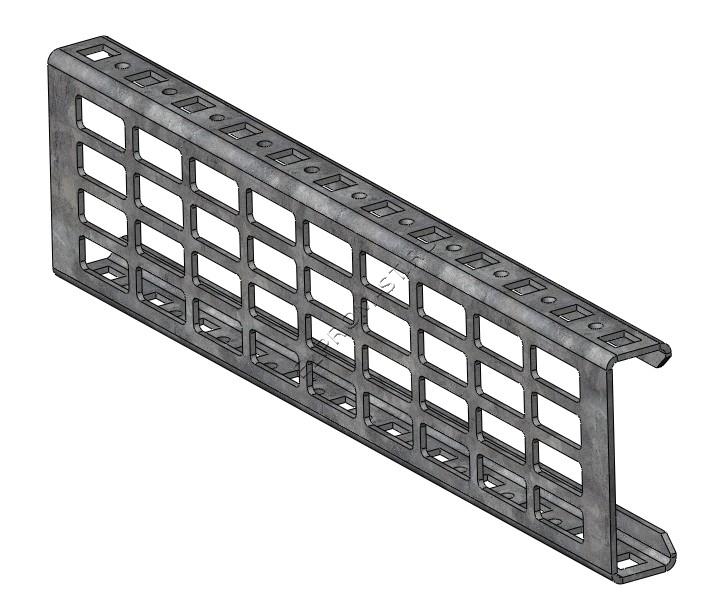

С-образные планки на монтажную панель, Уголок монтажный, С-образные планки на каркас, С-образные планки на основание - Материал: оцинкованная листовая сталь, толщина 2,0 мм

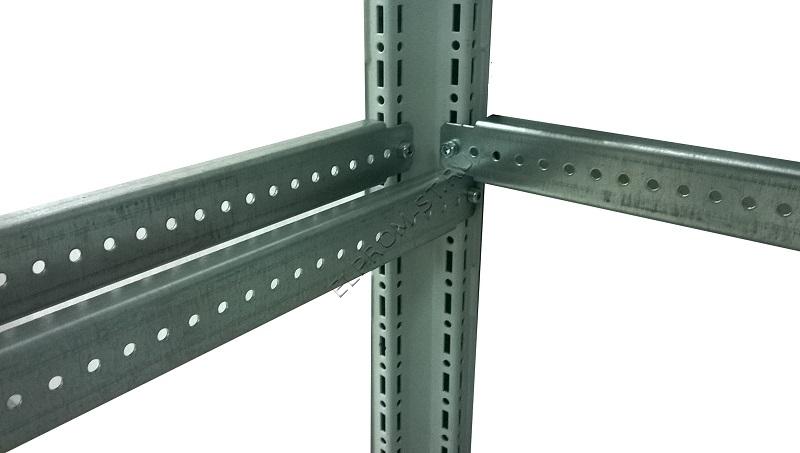

Стойка вертикальная монтажная, Рейка монтажная на основание, Рейка монтажная внешней двери - Материал: оцинкованная листовая сталь, толщина 2,0 мм. В комплект поставки входит необходимый крепёж.

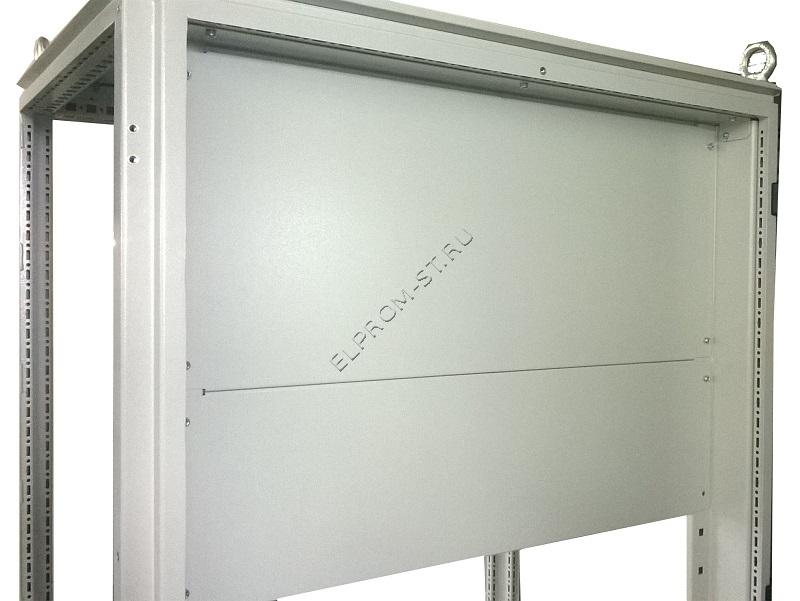

Фальш панели сплошные - Обеспечивают защиту от прикосновения к токоведущим частям эксплуатирующего персонала.

Материал: окрашенная листовая сталь.

Стойка монтажная для крепления фальш-панелей - Дополнительно обеспечивает боковую защиту от прикосновения.

В комплект поставки входит необходимый крепёж. Материал: окрашенная листовая сталь, толщина 2,0 мм.

Комплект защиты от прикосновения - В комплект поставки входит необходимый крепёж. Материал: окрашенная листовая сталь, толщина 2,0 мм.

Рейка для внутреннего, наружнего монтажа - Предназначена для монтажа на ней облегчённого навесного оборудования при помощи саморезов с шагом 12,5 мм.

Материал: оцинкованная листовая сталь, толщина 1,5 мм.

Планка для внутреннего, наружнего монтажа - Предназначена для монтажа на ней облегчённого навесного оборудования при помощи саморезов с шагом 12,5 мм, закладных гаек и винтов с шагом 25,0 мм, возможно использование зацепов.

Материал: оцинкованная листовая сталь, толщина 1,5 мм.

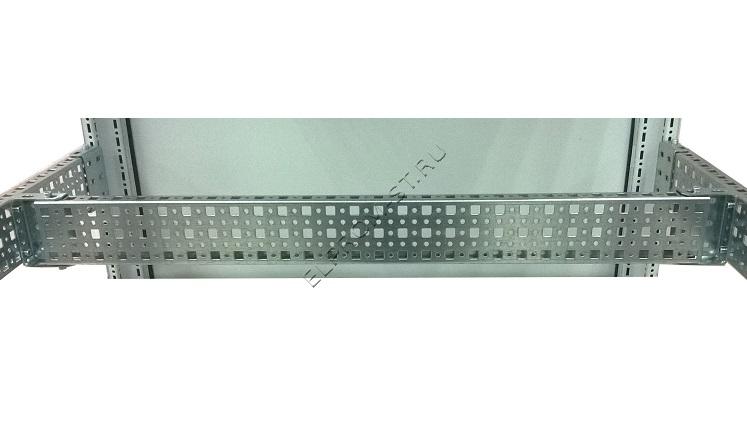

Планка 23х73 тип К, 23х48 тип К, 23х23 тип К - В планках монтажных тип К прямоугольные отверстия предназначены для крепления в них клетьевых гаек.

Материал: оцинкованная листовая сталь, толщина 1,5 мм.

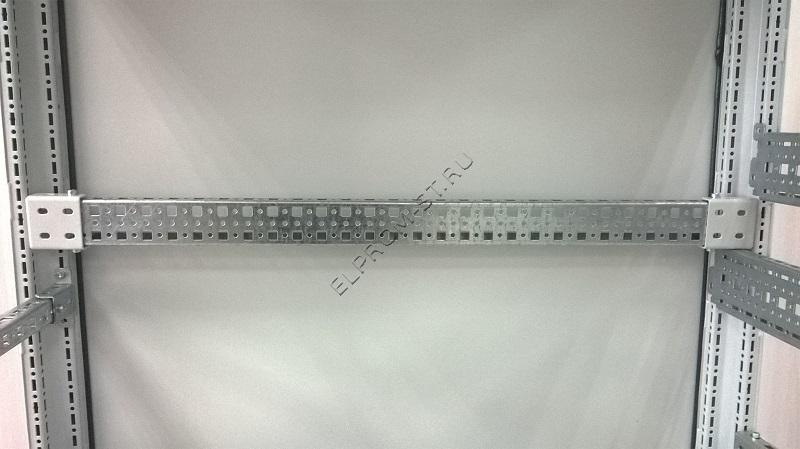

Планка 23х73 тип С - В планках монтажных тип С монтажные отверстия выполнены в виде сетки перфорированной с возможностью крепления на планках оборудования при помощи специальных закладных гаек.

Материал: оцинкованная листовая сталь, толщина 1,5 мм.

Комплект крепления планок - Крепление планки к держателю осуществляется при помощи винтов и клетьевых гаек, крепление держателя с профилю при помощи саморезов.

Материал: гальванизированная листовая сталь, толщина 2,0 мм.

Комплект профилей для 19 дюймового оборудования - Комплек т  профилей монтажных применяется в шкафах линейных LC2 для возможности крепления 19-ти дюймого оборудования.

Материал: оцинкованная листовая сталь, толщина 2,0 мм.

Комплект монтажный для профилей 19-ти дюймового оборудования - Комплект монтажный предназначен для крепления профилей монтажных к стойкам каркаса в шкафах линейных LC2 шириной 800 мм.

Материал: гальванизированная листовая сталь, толщина 2,0 мм.

Панель основания - В зависимости от размера панели возможно размещение 4, 5, 6, 8 кабельных вводов любой конфигурации. Кабельные ввода заказываются отдельно. В шкафы шириной 1000 и 1200 мм требуется монтаж двух панелей.

Материал: оцинкованная листовая сталь, толщина 2,0 мм.
