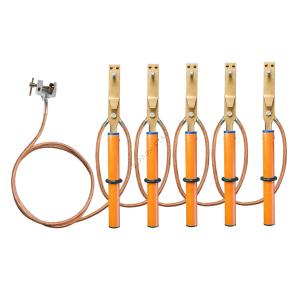

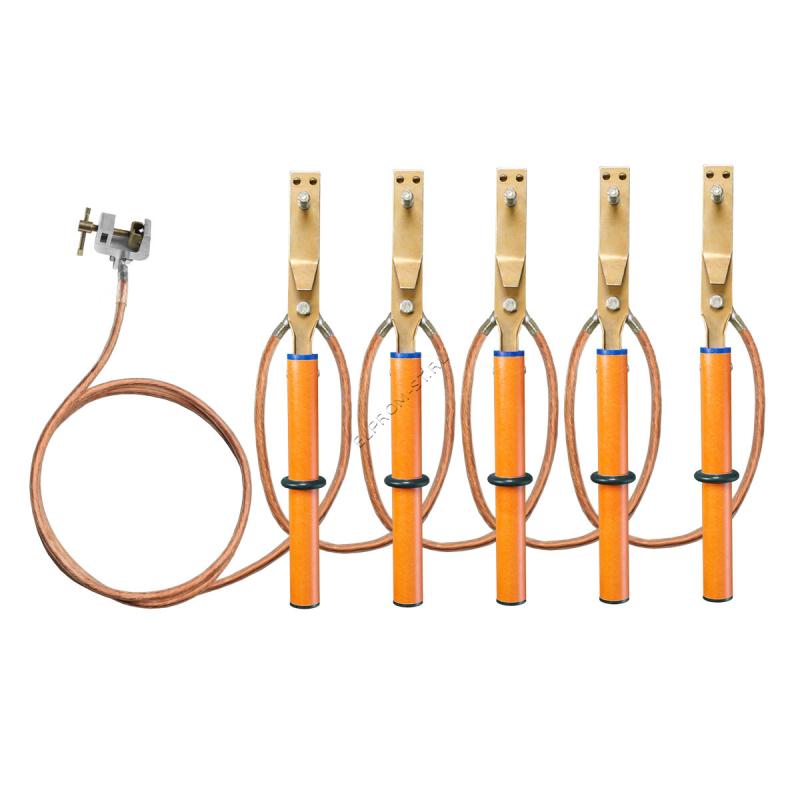

Предназначены для защиты работающих на отключенных участках воздушных линий напряжением от 0,4 кВ до 220 кВ в случае ошибочной подачи напряжения на этот участок или появления на нем наведенного напряжения. Поставляются с проводом сечением 16, 25, 35, 50, 70, 95 мм2 в прозрачной пластиковой оболочке с заземляющим спуском и без заземляющего спуска (только ЗПЛ-1), с несъемными штангами. Крепление провода к зажимам осуществляется посредством луженых медных наконечников или гильз. Для исключения излома провода он дополнительно укреплен защитной полиэтиленовой трубкой. По требованию заказчика заземления могут комплектоваться заземляющими спусками сечением 35, 50, 70 и 95 кв. мм, могут быть выполненными в однофазном исполнении или с дополнительным количеством фаз, а также с удлиненными штангами (не менее установленной стандартом длинны штанги на данный класс напряжения), штанги могут покрываться порошоковой краской и термоусаживаемой трубкой. Фазные зажимы могут быть оборудованы карданами для удобства работы в трех плоскостях.
Тип заземления
ЗПЛ-1
ЗПЛ-10
ЗПЛ-35
ЗПЛ-110
ЗПЛ-220
Номинальное рабочее напряжение, кВ
до 1,0
от 1,0 до 10
от 10 до 35
от 35 до 110
от 110 до 220
Количество фаз
3
3
3 (1)
3 (1)
3 (1)
Количество штанг с зажимами, шт
5
3
3 (1)
3 (1)
3 (1)
Длина межфазных проводов, м
0,8
1,6
4,5 (-)
6,0 (-)
9,0 (-)
Длина заземляющего спуска, м
9,0 (-)
10
12
12
15
Ток термической стойкости, кА/3 с:
с проводом 16 мм2
2,5
-
-
-
-
с проводом 25 мм2
4
4
4
4
4
с проводом 35 мм2
5,6
5,6
5,6
5,6
5,6
с проводом 50 мм2
8
8
8
8
8
с проводом 70 мм2
10,2
10,2
10,2
10,2
10,2
с проводом 95 мм2
-
13,8
13,8
13,8
13,8
Длина изолирующей части, мм, не менее
100
700
1100
1400
2500
Длина рукоятки, мм, не менее
120
300
400
600
800
Условия эксплуатации: температура, оС влажность при температуре 25 оС, %
