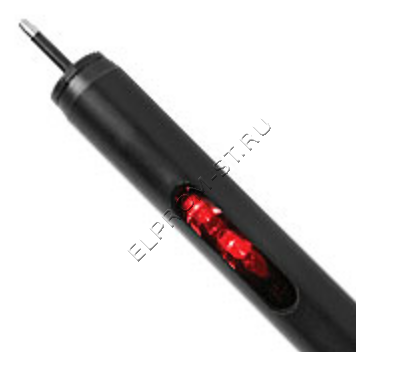

Однополюсные указатели предназначены для определения наличия (отсутствия) напряжения на токоведущих частях электроустановок 6÷10 кВ переменного тока промышленной частоты при непосредственном контакте с этими частями. Наличие напряжения индицируется с помощью светодиодов повышенной яркости и электромагнитного излучателя звука. В транспортном положении рабочая часть с электронной схемой помещается внутри изолирующей части, чем достигается компактность изделия и защита рабочей части от механических повреждений.
Тип указателя
УВН(С3)-6÷10
УВН(С3)-35
Номинальное напряжение электроустановки, кВ
6÷10
35
Напряжение индикации, кВ, не более
1,3
8,75
Время появления первого сигнала, с, не более
1
Длина изолирующей части, мм, не менее
240
560
Длина рукоятки, мм, не менее
120
140
Напряжение питания, В
3
Ток, потребляемый от элементов питания, мА, не более
50
Условия эксплуатации: температура, оС влажность при температуре 25 оС, %
от -30 до +40 до 98
Габаритные размеры, мм, не более в рабочем состоянии в собранном виде
