Купол Сигнализатор напряжения касочный

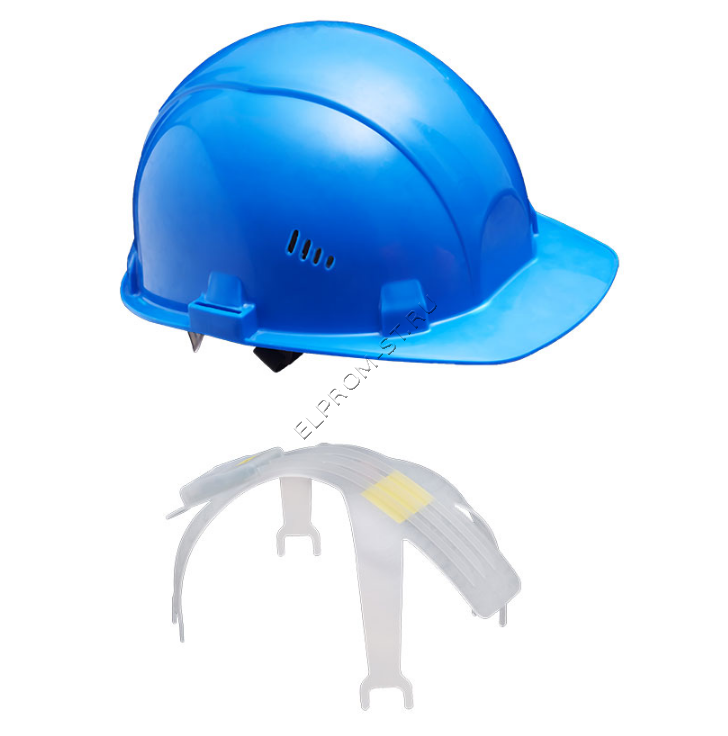

Сигнализатор напряжения Купол предназначен для предупреждения персонала, работающего на воздушных линиях электропередач (ВЛ) о нахождении в потенциально опасной зоне из-за приближения к проводам и мачтовым трансформаторным подстанциям на опасное расстояние. Сигнализатор устанавливается под каску. Принцип действия сигнализатора основан на оценке параметров электрического поля, возникающего вокруг токоведущего проводника под напряжением.

Сигнализатор включается автоматически при попадании в электрическое поле, напряженность которого превышает опасное значение и формирует прерывистый звуковой сигнал опасности.

По нажатию кнопки «Тест» начинается самопроверка, при которой контролируются входные цепи и напряжение встроенного источника питания. При помощи кнопки «Тест» можно осуществить временную блокировку формирования сигнала опасности при нахождении в зоне действия электрических полей сетей более высокого класса напряжения или на распредустройствах. Для этого необходимо нажать и удерживать кнопку «Тест» около 5 секунд до появления звуковой последовательности из 1 длинного и 4 коротких сигналов подтверждающая блокировку сигнала опасности на 15 мин. Если продолжить удержание кнопки, еще через 5 секунд сформируется звуковая последовательность из 2-х длинных и 3-х коротких сигналов — блокировка на 30 минут. Блокировка сигнала опасности прекращается по истечению времени блокировки (15 или 30 минут) или по короткому нажатию кнопки «Тест».

Сигнализатор имеет специальный контакт РЗ, прикосновение к которому увеличивает чувствительность, что позволяет определять наличия напряжения на воздушной линии 6-10 кВ с земли.
