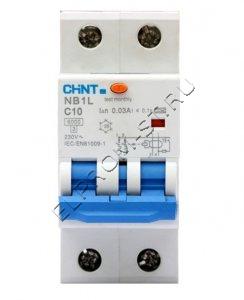

NB1L Дифференциальный автоматический выключатель ЧИНТ (CHINT)

 Быстродействующий защитный выключатель, реагирующий на дифференциальный ток, со встроенной защитой от сверхтоков, обеспечивают:

   В исполнениях с уставками срабатывания 30 и 100 мА  защиту людей от поражения электрическим током при прямом непреднамеренном прикосновении к токоведущим

частям электрооборудования.

   В исполнении с уставкой срабатывания 300 мА защиту от  пожара из-за возгорания изоляции токоведущих частей.

   Защиту от перегрузки и короткого замыкания.

1P+N, 2P, 3P, 4P -х полюсные.

 Номинальные токи: 1 А; 2 А; 3 А; 4 А; 6 А; 10 А; 16 А; 25 А; 20 А; 32 А; 40 А; 50 А; 63 А.

Номинальная отключающая способность -  6 - 10 кА

Класс защиты:

  АС – защита только от синусоидальных переменных токов утечки.

  А – как от синусоидальных, так и от пульсирующих постоянных токов утечки.

Характеристики срабатывания:

   Кривая  В 3-5 ln Защита цепей от перегрузок и коротких замыканий, защита протяженных кабелей систем электроснабжения с системами заземления TN и IT.

   Кривая  С 5-10 ln Защита цепей от перегрузок и коротких замыканий, защита резистивных и индуктивных нагрузок с низким  импульсным током.

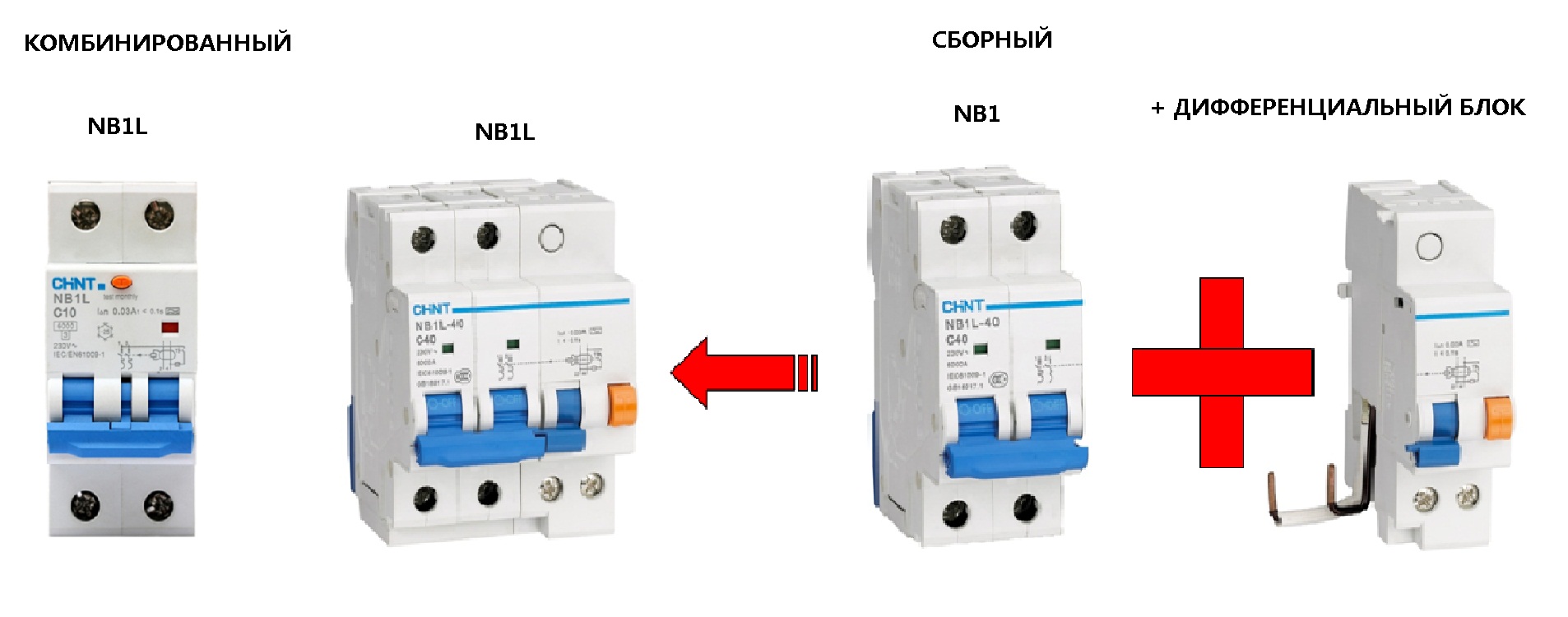

Виды  выключателей:
