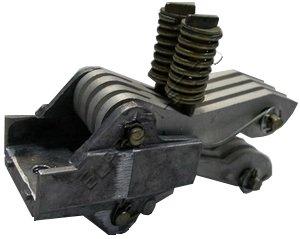

Втычные контакты для АВМ, АВ2М
Врубные контакты на АВ2М, АВ2М10В, АВ2М15В, АВ2М20В
Контакты втычные, предназначены для использования в автоматических выключателях выкатного исполнения, применяемые в силовых электрических установках переменного и постоянного тока напряжением.
По области применения контактных соединений контакты относятся к классу 1 по ГОСТ 10434. Контакты не предназначены для использования в выключателях, применяемых в пожароопасных и взрывоопасных зонах по ПУЭ.
Вид климатического исполнения - УЗ по ГОСТ 15150, по при этом значение относительной влажности воздуха принимают равным 90% при 25С.
Группа контактного соединения - A по ГОСТ 10434.
Группа механического исполнения - М13 по ГОСТ 30631.
Степень защиты, обеспечиваемая оболочкой контакта, соответствует IP 00 по ГОСТ 14254.
Технические характеристики втычных контактов для АВМ, АВ2М.
Наименование параметров и характеристик | Значения параметров и характеристик |
Типы выключателей в которых применяеться контакт | АВМ, АВ2М |
Номинальное напряжение (переменный ток), В | 500 |
Номинальное напряжение (постоянный ток), В | 440 |
Номинальный ток контакта, А | 800 |
Размеры шин, мм | 35х10 |
Габаритные размеры контакта, мм | 115х85х42 |
Масса контакта, кг | 0,69 |
Конструкция контактов модернизирована для обеспечения более надежного контакта с токопроводящей ответной частью.
Втычные контакты изготовлены с применением новейших технологий в области металлообработки и защитных покрытий. Поверхность медных контактов полностью покрыта износостойким, антикорозийным покрытием олово-висмут с высокой электропроводностью, которое обеспечивает низкое значение переходного сопротивления, надежную защиту от окисления и увеличивает срок службы контактов в несколько раз.
Ответная часть (ножи) на все виды автоматических выключателей АВМ, АВ2М и "Электрон" и переходная шина для АВМ и АВ2М, см. фото.
