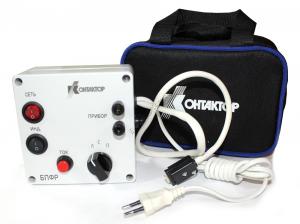

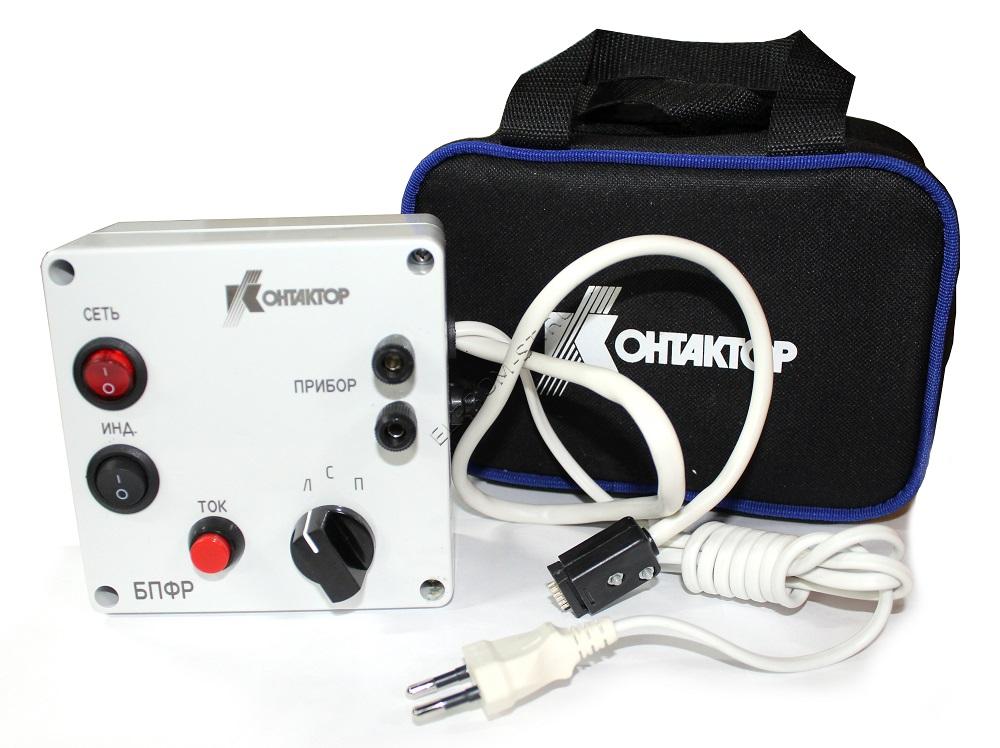

БПФР-МП СЕРВИСНЫЙ БЛОК

Сервисный блок предназначен для проверки работоспособности максимальных расцепителей тока автоматических выключателей серий ВА50-41, ВА50-43, А3790, АВ2М и «Электрон» переменного тока.

Блок БПФР-МП обеспечивает проверку выключателей переменного тока с расцепителями МРТ1, МРТ2, МРТ3, МРТ4, МРТ5, выключателей постоянного тока с расцепителями МРТ6, МРТ7, МРТ8 и МРТ9.

В настоящее время идёт период перехода с блоков предыдущего поколения МРТ1, МРТ2, МРТ3, МРТ4, МРТ5 на новую серию, построенную на современной элементной базе на основе микроконтроллера: МРТ1-МП, МРТ2-МП, МРТ3-МП, МРТ4-МП, МРТ5-МП.

Сервисный блок обеспечивает проверку трансформаторов тока, исполнительного электромагнита и блока управления расцепителя максимального тока. Также с помощью блока можно определить причину выдачи блоком серии МРТ-МП команды на отключение (срабатывание защиты от перегрузки, междуфазного короткого замыкания или однофазного короткого замыкания).

При проверке трансформаторов тока определяется целостность их обмоток и цепей между ними и блоком управления.

При проверке исполнительного электромагнита проверяется целостность его обмотки и цепей, соединяющих исполнительный электромагнит с блоком управления, а также его способность отключить выключатель.

При проверке блока управления проверяются все виды обеспечиваемых им защит: от перегрузки, от междуфазного короткого замыкания, от однофазного короткого замыкания.

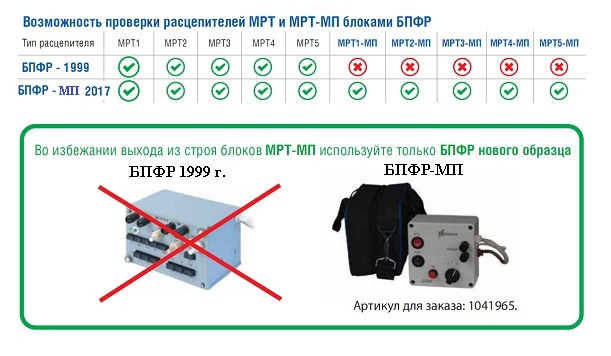

Блоки БПФР1-4, БПФР5, БПФР6-9 сняты с производства, теперь доступен к заказу блок БПФР-МП, который полностью заменяет предыдущие версии.
