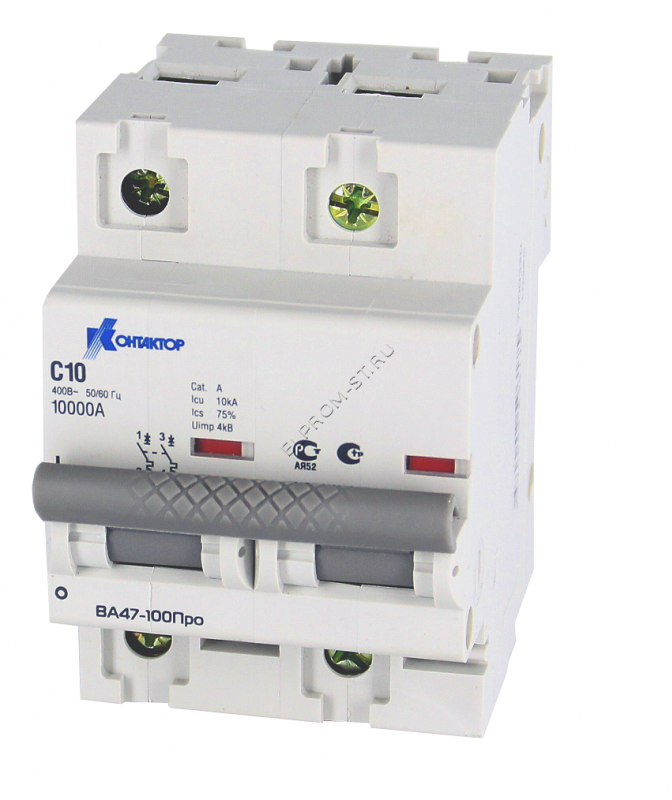

ВА47-100Про Автоматический выключатель

Выключатели ВА47-100Про предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузках, а также для нечастых оперативных включений и отключений электрических цепей и рассчитаны для эксплуатации в электроустановках с номинальным напряжением до 400 В переменного тока частоты 50 Гц.

В конструкцию автоматических выключателей ВА47-063Про входят тепловой и электромагнитный расцепители (по одному на каждый полюс), обеспечивающие защиту от токов перегрузки и короткого замыкания соответственно. Ток перегрузки, возникающий в защищаемой цепи, приводит к нагреванию биметаллической пластины теплового расцепителя. Пластина изгибается и приводит в действие механизм расцепления выключателя. Выключатель срабатывает и размыкает цепь. Возникающий в защищаемой сети ток короткого замыкания приводит в действие электромагнитный расцепитель. Выключатель срабатывает и размыкает цепь.

1,2,3,4 полюса.

Номинальные токи 10-100А.

Номинальное напряжени при 50Гц, до 400В.

Характеристика С.
