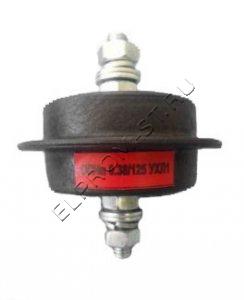

ОПН Ограничитель перенапряжения 0,22/0,38/0,66 кВ
Назначение:
Ограничители предназначены для защиты изоляции электрооборудования распределительных устройств и сетей на классы напряжения 0,22, 0,38 и 0,66кВ с эффективно заземленной нейтралью переменного тока частоты 50 Гц от грозовых и коммутационных перенапряжений в пределах их пропускной способности.
Особенности:
- Ограничители рассчитаны на длительную работу, как на открытом воздухе, так и в закрытых помещениях. Ограничители применяются на высоте до 1000м над уровнем моря при температуре от минус 60 до плюс 50С.
- Ограничители состоят из одного оксидно-цинкового варистора в форме диска, обладающего высокой нелинейностью и двух контактных выводов цилиндрической формы. Контактные выводы поджаты к контактным поверхностям варистора. Вышеуказанные детали залиты электроизоляционной трекингостойкой пластмассой, стойкой к атмосферным воздействиям. В контактных выводах имеются резьбовые отверстия для присоединения фазного и заземляющего проводников с помощью винтов.
- Перед вводом в эксплуатацию необходимо измерить ток проводимости ограничителя при наибольшем длительно приложенном рабочем напряжении. Измерение проводить в помещении при температуре (15-10)С. Перед измерением поверхность покрышки протереть чистой тканью, смоченной в бензине, уайт-спирите или ацетоне и просушить.
Измеренное значение не должно отличаться от значений, указанных в паспорте более чем на 10%. Если значение тока проводимости выходит за указанные пределы, ограничитель в эксплуатацию не вводить.
Техническая информация

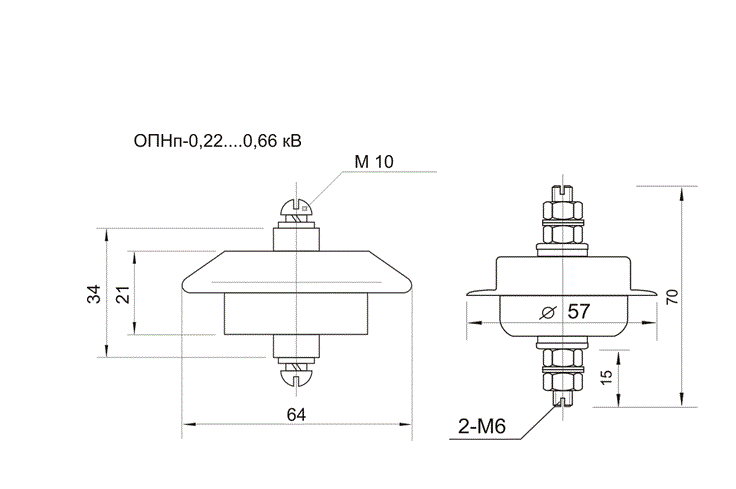

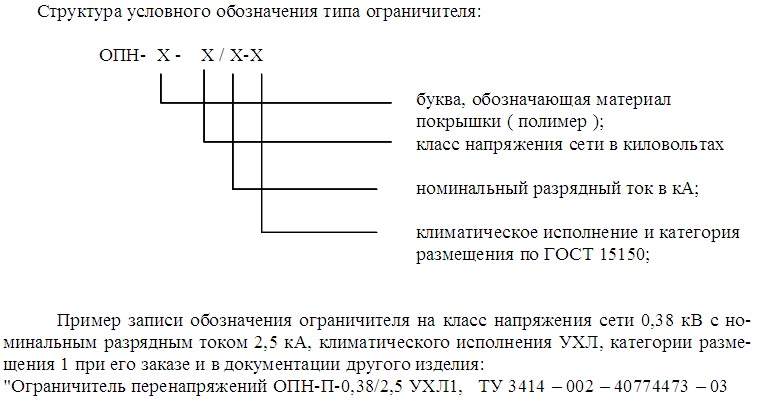

Габаритные размеры 15 КбСтруктура заказа 95 Кб

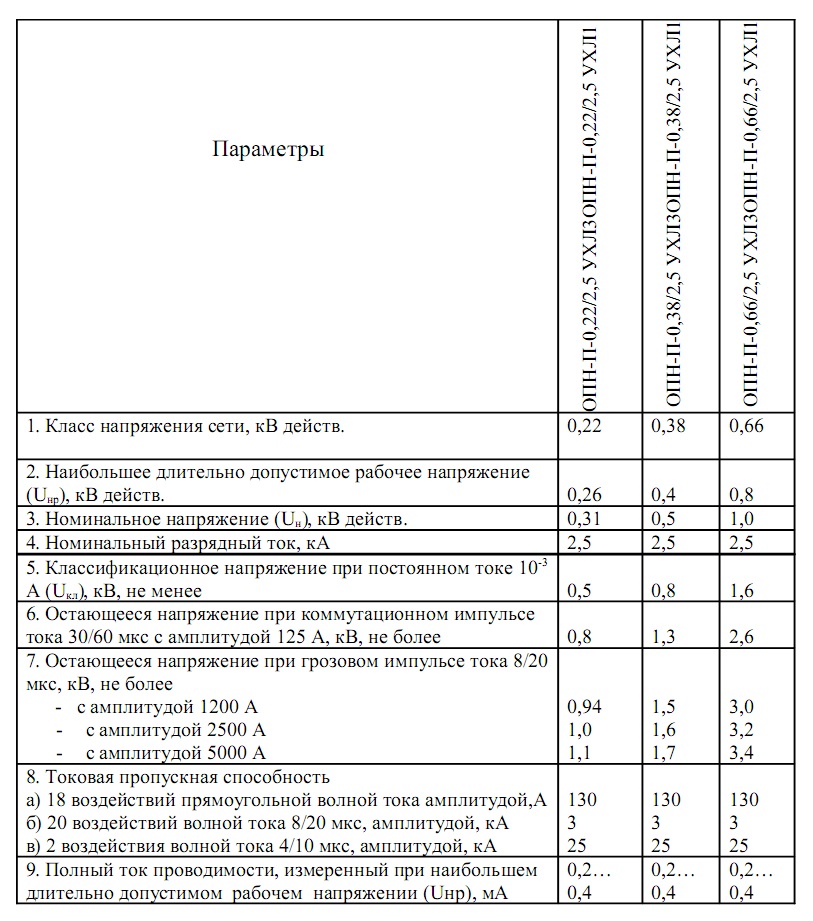

Технические характеристики 229 Кб
