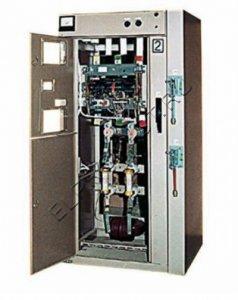

КСО-386 Сборные камеры одностороннего обслуживания
Общие сведения
Сборные камеры одностороннего обслуживания серии КСО-386 и шинные мосты к ним предназначены для распределительных устройств напряжением 6(10) кВ переменного тока частотой 50 Гц систем с изолированной нейтралью.
Структура условного обозначения
камер КСО386-ХХХХХХ Х3:
КСО - камера сборная одностороннего обслуживания;
3 - модификация;
86 - год разработки;
ХХ - номер схемы первичных соединений (01-22);
ХХ - номинальное напряжение кВ (0,6-6; 10-10);
Х - рабочий ток главной цепи, А:
1 - 20, 2 - 31,5, 3 - 50, 4 - 80, 5 - 100, 6 - 630;
Х - наличие сигнализации о перегорании предохранителей:
0 - отсутствует, 1 - имеется;
Х3 - климатическое исполнение (У, Т) и категория размещения по
ГОСТ 15150-69 и ГОСТ 15543.1-89. шинных мостов ШМХХ Х3:
ШМ - шинный мост;
Х - Р - наличие разъединителей; без буквы - разъединители отсутствуют;
Х - расстояние между камерами, мм:
1 - 2000, 2 - 2500, 3 - 3000;
Х3 - климатическое исполнение (У, Т) и категория размещения по ГОСТ 15150-69 и ГОСТ 15543.1-89.
Условия эксплуатации
Высота над уровнем моря не более 1000 м.
Температура окружающего воздуха от минус 25 до 40°С.
Относительная влажность воздуха не более 80% при температуре 20°С.
Окружающая среда невзрывоопасная, не содержащая агрессивных газов и паров, а также производственной пыли в количестве, разрушающем металл или изоляцию камер и мостов. Степень защиты камер IР00 (с фасада IР20) по ГОСТ 14254-96. Рабочее положение камер в пространстве вертикальное: допускается отклонение от рабочего положения на 5° в любую сторону. Конструкция, монтаж и эксплуатация камер и мостов соответствуют требованиям безопасности по ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.3-75 и ГОСТ 12.2.007.4-75. Камеры серии КСО-386 соответствуют ТУ 36.70.07.0914-01-87. ТУ 36.70.07.0914-01-87.
