Назначение:
Ограничитель мощности OM предназначен для применения на ВЛИ в сетях с глухозаземлённой нейтралью напряжением 220 В переменного тока частотой 50 Гц на однофазных абонентских ответвлениях для предотвращения превышения установленной потребляемой мощности.
Ограничитель представляет собой комплект оборудования, состоящий из держателя предохранителя типа PF, который устанавливается в разрыв фазного провода, и сменного предохранителя типа FG или GG, который помещается внутрь держателя предохранителя.
Конструкция держателя предохранителя типов PF-R и PF:

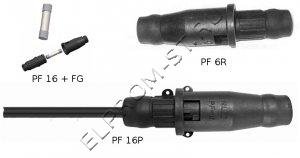

• Держатель предохранителя типа PF-6R состоит из разъемного герметичного пластмассового корпуса, двух контактных наконечников с винтовыми зажимами и пружины. Держатель позволяет применять съемные трубчатые предохранители длиной 30–40 мм и диаметром 8,5–14 мм типа FG 102 – FG 116.

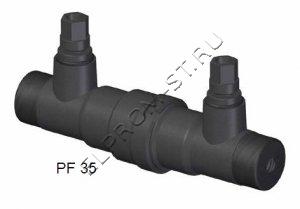

• Держатель предохранителя типа PF-35 состоит из разъемного герметичного пластмассового корпуса, двух контактных наконечников с герметичными болтами со срывными головками.
• На корпусе предохранителя предусмотрены специальные ушки с отверстиями для установки проволочной обжимной пломбы во избежание несанкционированной замены предохранителя.
• Корпус изготовлен из погодо- и ультрафиолетостойкого полимера, состоит из двух частей, легко собирается, обеспечивает герметичность.
Примечание:
• Монтаж провода в держатель предохранителя типа PF-35 осуществляется со снятием изоляции. В держатель предохранителя PF-35P – с проколом изоляции.
Назначение съемных предохранителей типов FG и GG:
•Съемный предохранитель типа FG помещается внутрь держателя предохранителя F-6R. Съемный предохранитель типа GG помещается внутрь держателя предохранителя PF-35, PF-35P, PF-95.
Характеристики:
•Cъемные трубчатые предохранители типа FG 102– FG 116.
Длина: 30–40 мм. Диаметр 8,5–14 мм. Допустимый ток нагрузки – от 2А до 16А (определяется номиналом предохранителя). Номинальное напряжение 400 В.
•Cъемные трубчатые предохранители типа GG 2 – GG 63.
Размер: 22х58 мм. Допустимый ток нагрузки – от 20А до 63А (определяется номиналом предохранителя). Номинальное напряжение 600 В.
Преимущества применения:
•Предохранитель легко вынимается, что позволяетсоздатьточку выключения путем простого удаления предохранителя.
Предохранители типа FG и корпуса под них сняты с производства и не доступны к заказу.
