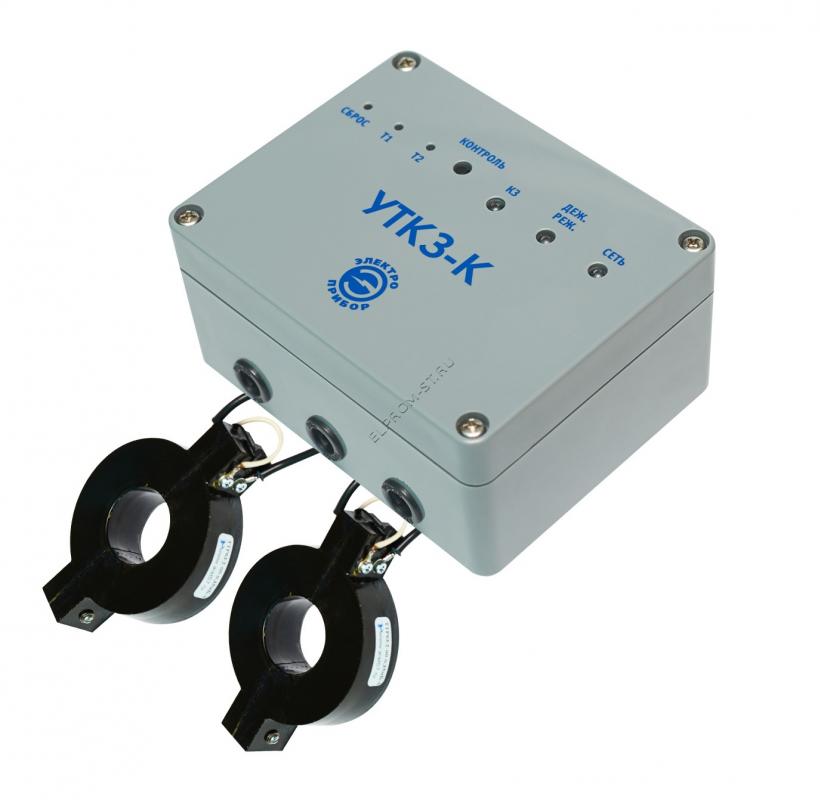

УТКЗ-К Указатель прохождения тока короткого замыкания

Указатель прохождения тока короткого замыкания УТКЗ-К предназначен для обнаружения междуфазного короткого замыкания в кабельных линиях высокого напряжения.

Принцип действия УТКЗ-К основан на непрерывном измерении токов, протекающих по 2-м фазам контролируемой линии. В качестве датчиков тока используются катушки Роговского.

Сигнализация «дежурного» режима:	1. Непрерывное свечение светодиода «СЕТЬ». 2. Замкнутые контакты «COM» и «NC» клеммника «КОНТРОЛЬ ТМ». 3. Свечение светодиода «ДЕЖ РЕЖ» при нажатии кнопки «КОНТРОЛЬ»
Сигнализация режима КЗ:	1. Мигание светодиода «СЕТЬ» с частотой 1 Гц. 2. Замкнутые контакты «COM» и «NO» клеммника «КОНТРОЛЬ ТМ». 3. Свечение светодиода «КЗ» при нажатии кнопки «КОНТРОЛЬ».
Сигнализация обрыва датчика тока	мигание светодиода «СЕТЬ» с частотой 20 Гц
Возврат в «дежурный» режим	1. По напряжению. 2. По току. 3. По таймеру. 4. По нажатию кнопки «Сброс» (ручной возврат).
Напряжение переменного (постоянного) тока коммутируемое контактами «КОНТРОЛЬ ТМ», В, не более	250 (220)
Переменный (постоянный) ток, коммутируемый контактами «КОНТРОЛЬ ТМ», А, не более	1,0
Мощность переменного (постоянного) тока, коммутируемая контактами «КОНТРОЛЬ ТМ», ВА (Вт), не более	62,5 (30)
Уровень срабатывания, диапазон 1 (диапазон 2), А	от 100 до 1500, шаг 100 (от 10 до 150, шаг 10)
Минимальное значение тока в жиле кабеля, диапазон 1 (диапазон 2), А	25 (2,5)
Минимальная длительность импульса тока КЗ (T1), мс	50
Максимальное время на отключение сети (T2), с	5
Время автоматического возврата в дежурный режим после появления питания УТКЗ (T3), с	25
Время автоматического возврата в дежурный режим после КЗ (T4), ч	1, 6, 12, 24
Время блокировки КЗ при длительном сигнале КЗ (T5), с	5
Время возможности фиксации КЗ после отключения питания УТКЗ (T6) с, не менее	1
Время возможности контроля состояния УТКЗ после отключения питания (T7), суток (при длительности нажатия кнопки «Контроль» не более 1с и количестве нажатий не более 6) , не менее	3
Диапазон напряжения питающей сети	от 25 до 264
Мощность, потребляемая от питающей сети, ВА, не более	10
Диаметр жилы с изоляцией после разделки кабеля под установку датчика тока, мм, не более	30
Габаритные размеры с упаковкой, мм, не более	220х220х65
Масса с упаковкой, кг, не более	0,6
Диапазон рабочих температур, °С	от -40 до +50

Техническая информация

Руководство по применению 843 Кб

Артикул	Изображение	Производитель	Наименование	Наличие	Цена с НДС	В корзину
КЗ00.К0000000		Электроприбор	Указатель прохождения тока короткого замыкания дял кабельных линий УТКЗ-К		19758 р.	шт	В закладки В сравнение
