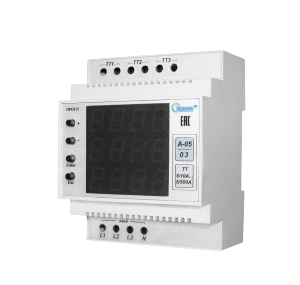

А-05-03 Амперметр цифровой
Амперметр цифровой "А-05-03" предназначен для измерения среднеквадратичного значения величины переменного тока частотой 50 Гц по трем независимым каналам. Амперметр рассчитан на работу с различными трансформаторами тока с током вторичной обмотки 5 А.
Вывод информации осуществляется на встроенный индикатор.
Конструкция системы
Амперметр цифровой "А-05-03" выполнен в корпусе для установки на DIN-рейку.
На передней панели блока находятся цифровой индикатор и кнопки управления.
Цепи питания и измерения гальванически разделены.
В нижней и верхней части изделия находятся клеммные колодки для подключения блока к сети и к вторичным обмоткам трансформаторов тока. Питание амперметра осуществляется непосредственно от контролируемой сети.
Гарантийный срок – 2 года.
Класс защиты – 0, ЭМС по ГОСТ Р50033.92
Технические характеристики
Напряжение питания 220±10% В; 50 Гц
Диапазон измерений (в зависимости от подключаемого трансформатора тока) 0…500 А
Номиналы первичного тока подключаемых трансформаторов 5 (прямое подключение); 10; 15; 20; 25; 30;40; 50; 60; 75; 80; 100; 150; 200; 250; 300; 400; 500 А
Номинальный вторичный ток 5 А
Кол-во каналов измерения 3 Ед.
Максимальный (кратковременный) ток, не более 4 х Iном А
Потребляемая мощность, не более 5 Вт
Метод измерения среднеквадратичный
Класс точности 1,0
Время обновления показаний 0,5 с
Габаритные размеры блока 71х90х65 мм
Масса, не более 0,2 кг
Диапазон рабочих температур (без конденсата) -40…+45 °С
